| 브랜드 이름: | HXT |
| 모델 번호: | 질문하세요 |
| MOQ: | 1 |
| 가격: | 50000 |
| 포장에 대한 세부 사항: | 진공 포장과 나무 상자 포장 |
| 지불 조건: | T/T |
DIP 자동 조립 기계

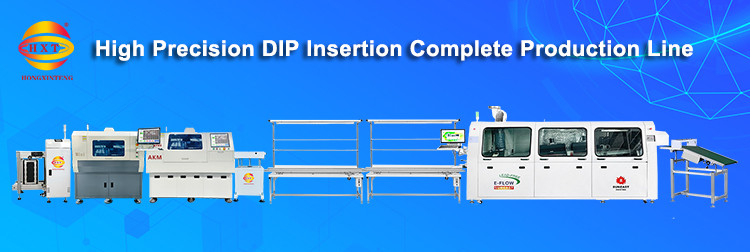

DIP 자동 조립 라인은 자동화 프로세스를 통해 인쇄 회로 보드 (PCB) 에 이중 직선 패키지 (DIP) 구성 요소를 효율적으로 조립하도록 설계되었습니다.DIP 자동 조립 라인은 로봇, 정밀 엔지니어링 및 품질 통제를 통합하여 고 효율성, 고 신뢰성 PCB 조립을 달성합니다. 삽입, 용접,그리고 검사인적 오류와 노동 비용을 최소화하면서 일관된 생산을 보장합니다.
기능: HXT 자동 로더 머신은 PCB를 SMT 생산 라인에 공급하는 견고하고 자동화된 솔루션으로 첨단 기술을 통해 지속적인 작동을 보장합니다.
주요 사양:
- PCB 처리 용량: 최대 PCB 크기: 510 × 390 mm
- PCB 두께: 섬세한 애플리케이션을 위해 0.6mm ~ 3mm의 얇은 보드와 호환됩니다.
저장 용량: 매거진에 최대 50개의 PCB를 저장할 수 있어 재충전 시 정지 시간을 최소화합니다.
- PCB 전송 속도: 10 초 / pcs 하류 장비와 동기화.
- 전원 공급: 단일 단계 AC 220V ± 10%, 50/60 Hz 글로벌 호환성.
- 크기: 1650 × 870 × 1300mm의 컴팩트 발자국 (L × W × H)
- 기계 무게: 약 250kg.

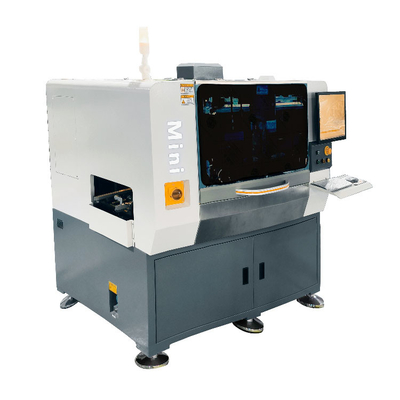

당신이 설명한 THT 삽입 기계는 전자제품 제조에서 THT (Through-Hole Technology) 부품 조립을 위해 설계되었습니다.
주요 사양
- 삽입 속도: 0.19초/장 (이론적)
- 전송 시간: 3초/단위
- 처리량: 18,000~20,000 부품/시간 (구성 및 부품 복잡성에 따라)
PCB 호환성
- 최대 PCB 크기: 390mm (L) × 280mm (W)
- 삽입 범위: 320mm (L) × 260mm (W)
- 산업, 자동차 또는 전력 전자제품에서 일반적으로 사용되는 중~대 PCB에 적합합니다.
컴포넌트 호환성
- 최대 높이: 23mm (예를 들어, 높은 전해질 콘덴서, 커넥터).
- 최대 지름: 13mm (예: 저항, 다이오드 같은 방사선 또는 축적 구성 요소).
- 삽입 각: 360° 회전 (유연한 부품 방향)
- 무게: 900kg (산업 수준의 안정성)
- 크기: 1570mm × 1485mm × 1645mm (그 클래스에 대한 컴팩트).
- 제어 시스템: 컴퓨터 제어 (자동 프로그래밍, 정확성, 반복성)

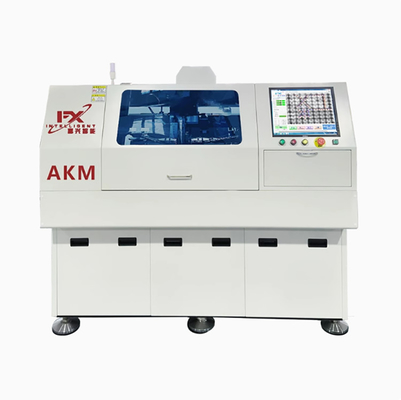

THT 삽입 기계 (THT Insertion Machine, AKM) 는 전자제품 제조에서 정밀하게 구멍을 통해 부품 삽입을 위해 설계된 고속, 완전 자동화 시스템이다.AKM THT 삽입 기계는 높은 속도와 정밀도로 구멍을 통해 조립을 자동화하려는 제조업체에 대한 견고한 솔루션입니다다양한 구성 요소 크기에 대한 적응력과 지원은 다재다능하지만, 피더 용량과 설정 시간은 복잡한 보드에 대한 신중한 계획이 필요할 수 있습니다.효율성 을 극대화 하기 위해 정기적 인 유지 보수 와 운영자 훈련 이 필수적 이다.
주요 사양
속도와 효율성:
- 이론적 삽입 속도: 0.18 초/부품 (≈20,000 부품/시간)
- 기판 전송 속도: 3 초 / PCB (보드 로딩 / 배하 시간).
부품 취급:
- 몸 크기: 길이 3~16mm, 지름 0.6~4mm.
- 납 사양: 지름 0.4~0.8mm, 스펜 5~20mm (두 개의 구멍 간격).
- 조정 가능: 납 절단 길이가 (1.2~2.2mm) 및 굽기 각도 (5°~45°)
- 방향: 0°, 90°, 180° 또는 270°로 구성 요소를 삽입합니다.
PCB 호환성:
- 기판 크기: 최대 330mm × 280mm.
- 두께: 표준 1.6mm (2.36mm까지 지원)
- 부품 높이: 상위 12mm / 8mm 이하의 보드.
- 자동화 및 전력:
- 변속기: 10개의 피더 스테이션으로 완전 자동
- 전력: 220V AC, 1.5kW 단일 단계.
- 공기: 0.6MPa의 공기 압력과 0.3m3/min의 흐름이 필요합니다.
물리적 차원:
- 기계 크기: 1806mm × 1456mm × 1806mm (L × W × H).
- 물류역: 1386mm × 972mm × 1298mm.
- 무게: 1500kg (부양기 포함)

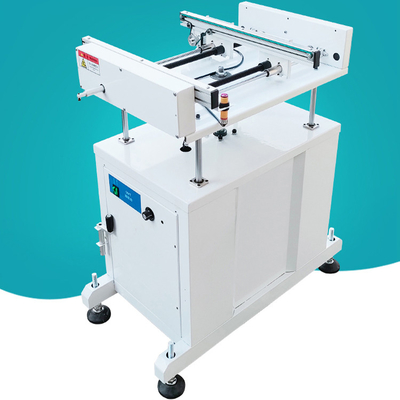

SMT 리프팅 및 커넥팅 컨베이어는 표면 장착 조립 라인에서 원활한 자동화를 가능하게 하는 중요한 요소입니다.그리고 빠른 전송 속도 (8 sec/board) 는 대용량 SMT 환경에 이상적입니다.그러나 높은 공기 요구 사항과 라인 균형에 대한 의존성은 신중한 통합 계획을 필요로합니다. SMT 용량을 업그레이드하거나 확장하는 시설에 대한 이 컨베이어는 공간 효율적인,프로세스 간의 작업 흐름을 최적화하는 적응 가능한 솔루션.
주요 사양
PCB 처리 용량:
- 최대 PCB 크기: 500mm × 360mm (산업용 대형 보드를 지원합니다.)
- 철도 길이 옵션: 600mm / 800mm / 1000mm (선 레이아웃 사용자 정의에 유연합니다).
성능 지표:
- 순환 시간: 8초/보드 (이론적 처리량: 450보드/시간)
- 텔레포트 높이 조절: 700~950mm (상류/하류 장비와 통합할 수 있습니다.)
전력 및 공기:
- 전원 공급: 220~230V AC, 단일 단계 (중소 및 중소 시설의 표준).
- 전기 부하: ≤180VA (에너지 효율)
- 공기 압력 요구 사항: 4~6 MPa (강도 있는 공기 인프라가 필요합니다.)
체력:
- 기계 크기: 600mm × 750mm × 1250mm.
- 기계 무게: 110kg.
HXT 플러그인 라인 기계
기능:DIP 플러그인 라인은 PCB에 듀얼 인 라인 패키지 (DIP) 구성 요소 (예: IC, 커넥터, 레지스터) 를 삽입하는 전문 조립 시스템입니다.수동 또는 반자동 작업 흐름에 최적화, 중소 생산 대량에 대한 유연성을 제공합니다.
주요 사양:
- 단면 선: PCB의 한쪽에 구성 요소를 삽입하기 위해.
- 이중 측면 라인: PCB 양쪽에 동시에 또는 순차적으로 삽입 할 수 있으며 복잡한 보드에 대한 다양성을 증가시킵니다.
- 장비 크기: L2400 × W600 × H2000 mm (공간 제한 공장 이상).
- PCB 호환성: 표준 크기의 보드에 적합 한 최대 PCB 너비 350 mm.
- 전송 속도: 0.5~2 미터/분 (균형 속도와 운영자 작업 흐름에 따라 조정)
- 수동 너비 조정: 운영자는 PCB 크기의 변화를 수용하기 위해 컨베이어 너비를 조정할 수 있습니다.
- 전력: 60W, 완전히 자동화 된 라인에 비해 에너지 효율이 높습니다.

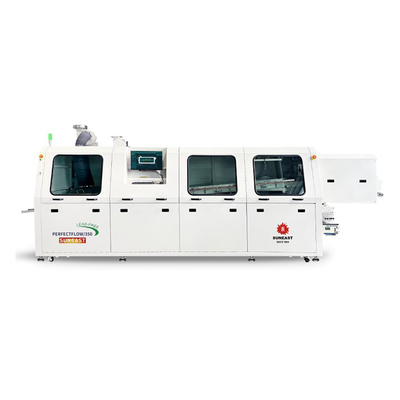

- 기능: 이 기계는 환경 규정 (예: RoHS) 을 준수하는 납 없는 용매를 사용하여 PCB에 구멍을 뚫는 구성 요소를 고품질로 용접하도록 설계되었습니다.이중 파동 시스템 으로 복잡한 보드 에 대한 신뢰성 있는 용매 관절 을 보장 한다이 납 없는 이중 파동 용접 기계는 현대 PCB 조립에 대한 정확성, 준수성, 산업 내구성을 결합합니다. 이중 파동 설계, 프로그래밍 가능한 제어,그리고 높은 부품과의 호환성은 높은 혼합에 이상적입니다최적의 성능을 위해 납 없는 프로세스에 맞춘 플럭스 어플리케이터, 프리 히터 및 검사 시스템과 통합하십시오.
주요 사양:
- 최대 PCB 크기: 350mm.
- 최대 부품 높이: 상위 120mm 아래 15mm.
- PCB 보드 전송 속도: 500-1800mm/min.
- 전열 길이: 1800mm 길
전원 공급: 3PH 380V, 50Hz
- 제어 시스템: PC+PLC
- 기계 무게 1600kg
- 기계 크기: 4350mm × 1420mm × 1750mm (소형, 공간 효율적인 디자인).
웨브 솔더링 릴로더 (Wave Soldering Unloader) 는 웨브 솔더링 기계에서 PCB를 다운스트림 프로세스 (예를 들어 냉각, 검사 또는 포장) 로 안전하게 전송하도록 설계된 포스트 솔더링 컨베이어 시스템입니다.조정 가능한 디자인과 반 정적 기능으로 다양한 생산 환경과의 호환성을 보장합니다..
주요 사양
- 조절 가능한 높이와 속도: 높이 범위 (750~1200mm) 파동 용접 기계, 검사 역 또는 냉각 래크와 정렬됩니다.
- 속도 조절: 상류 용접 장비의 처리량과 일치합니다 (예를 들어, 1m/min 1.8)
- 반 정적 벨트는 민감 한 IC 또는 높은 신뢰성 보드에서 중요한 정전 충전 위험을 최소화합니다.
- 좁은 너비 (490mm) 는 바닥 공간을 절약하여 중소 생산 라인에서 이상적입니다.
- 유연한 컨베이어 길이: 구성 가능한 길이 (400~1200mm) 는 다양한 냉각 또는 버퍼 구역 요구 사항을 수용합니다.
이 완전 자동화 된 DIP 라인은 DIP 부품 생산, 산업 제품, 소비자 전자, 모바일, 컴퓨터 및 자동차 산업에 적합합니다.
|
