pcb 기계
>

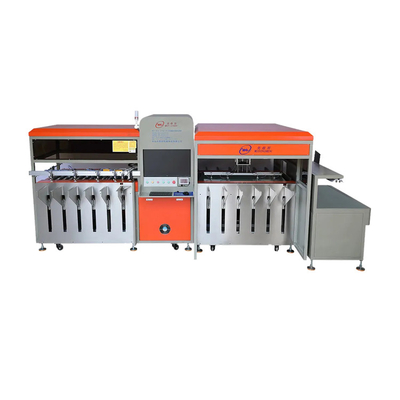

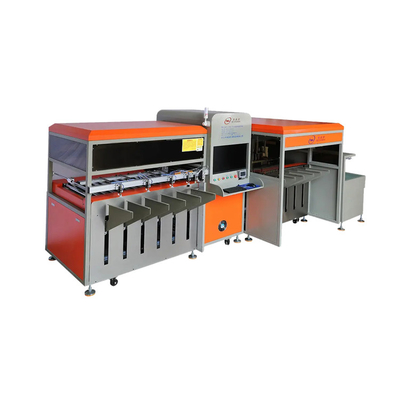

PCB AOI 머신, 제조 공정에서 베어 보드 PCB 회로 기판 검출

PCB AOI 머신, 제조 공정에서 베어 보드 PCB 회로 기판 검출

브랜드 이름: HXT
모델 번호: MDAOI-7050
MOQ: 1
가격: 30900
포장에 대한 세부 사항: 진공 포장과 나무 상자 포장
지불 조건: T/T
상세 정보
원래 장소:
중국
인증:
CE
최대 보드 크기:
700*530 mm
최소 보드 크기:
300*180mm
스캐닝 효율성:
분당 6-10정
최소 선 너비:
0.2mm | 0.15mm
최소 라인 거리:
0.2mm | 0.15mm
카메라 매개변수:
16K HD 카메라 | 듀얼 16K HD 카메라
공급 능력:
생산 능력은 한 달에 20 단위입니다
강조하다:

자동 PCB AOI 기계

,

정확한 PCB AOI 기계

,

정밀 자동 광 검사 기계

제품 설명
PCB AOI(자동 광학 검사) 기계 인쇄 회로 기판 장비 PCB 회로 기판 제조용 검사
설명

에칭 후 다양한 경질 PCB 기판의 회로 결함을 감지하기 위해 특별히 설계된 이 시스템은 자동 로딩 및 언로딩, 선택 가능한 상하 광원, Gerber 파일/사진 비교 감지, 결함 코딩 및 마킹, 지능형 수리 스테이션을 포함한 여러 지능형 모듈을 통합합니다.

이 장비는 심각한 결함의 제로 누락 감지를 보장하여 생산 정확성과 효율성을 크게 향상시킵니다. 한 대의 기계로 6개의 수동 검사 위치를 대체할 수 있으며, 단일 작업자가 여러 장치를 동시에 관리하여 매우 효율적이고 지능적인 생산을 가능하게 합니다.

사양
기계 이름 PCB AOI 기계 PCB AOI 기계(듀얼 16K 카메라 버전)
기계 모델 MDAOI-7050 MDAOI-1250 MDAOI-1500 MDAOI-7050-C2 MDAOI-1250-C2 MDAOI-1500-C2
감지 범위 최대(mm) 크기: 700*530 최대(mm) 크기: 1250*530 최대(mm) 크기: 1500*530 최대(mm) 크기: 700*530 최대(mm) 크기: 1250*530 최대(mm) 크기: 1500*530
최소(mm) 크기: 300*180 최소(mm) 크기: 600*180 최소(mm) 크기: 600*180 최소(mm) 크기: 300*180 최소(mm) 크기: 600*180 최소(mm) 크기: 600*180
맞춤형 크기 보드 공급 폭은 최대 600mm까지 확장 가능(맞춤 제작)
스캔 효율 분당 6-10개
(PCB 템플릿의 크기 및 복잡성과 관련됨)
최소 감지 선폭 0.2mm 0.15mm
최소 감지 선간 거리 0.2mm 0.15mm
카메라 매개변수 16K HD 카메라 듀얼 16K HD 카메라
검사 결함 유형 개방 회로, 단락, 닉, 돌출, 회로 꼬임, 핀홀, 선이 너무 두꺼움, 선이 너무 얇음
검사 방법 마스터 이미지 및 AI 이미지 비교
마스터 파일 유형 Gerber 파일, 획득된 이미지
X/Y 플랫폼 드라이버 나사 및 AC 서보 모터 드라이브, PCB 고정, 카메라가 XY 방향으로 이동
결함 라벨링 방법 자동 코딩, 수리 스테이션과 동기화된 결함 데이터
로딩 및 언로딩 방법 자동 로딩 및 언로딩
조명 AOI 전용 라인 스캔 조명기(상하 광원 모두 장착)
운영 체제 Microsoft Windows 10 64비트
전원 공급 장치 2상, 3선 AC220V 3.5KW
공기 공급 0.5MPA-0.7MPA
기계 치수(L*W*H) 2420mm*2000mm 3530mm*2000mm 4620mm*2000mm 2420mm*2000mm 3530mm*2000mm 4620mm*2000mm
*1725mm *1725mm *1725mm *1725mm *1725mm *1725mm
기계 무게 1000KG 1200KG 1400KG 1000KG 1200KG 1400KG
듀얼 모드 선택: Gerber 파일 비교 및 사진 비교

1. Gerber 파일 비교 모드: Gerber 파일의 직접 가져오기를 지원하며, 독점 파싱 및 AI 딥 러닝을 사용하여 지능적인 비교를 수행합니다. 작동이 간편하고 빠르게 숙달할 수 있습니다.

2. 사진 비교 모드: 사용자가 사진을 찍고 비교 템플릿을 독립적으로 설정할 수 있습니다. 수동 위치 지정 및 비감지 영역 마스킹 기능을 지원하여 실제 설정에 따라 검사 엄격도를 유연하게 조정할 수 있습니다.

알루미늄, 단면, 유리 섬유, 아크릴 및 모든 종류의 평면 경질 기판에 완벽함

재료 특성에 따라 상하 광원을 독립적으로 선택하십시오. 시스템은 기판 크기를 자동으로 감지하고 최적의 이미지 캡처 매개변수를 계산하여 최상의 결과를 보장합니다. 또한 실시간 결함 감지 및 템플릿과의 비교를 제공합니다.

결함 데이터를 지능형 수리 스테이션과 공유하여 빠른 결함 위치 파악

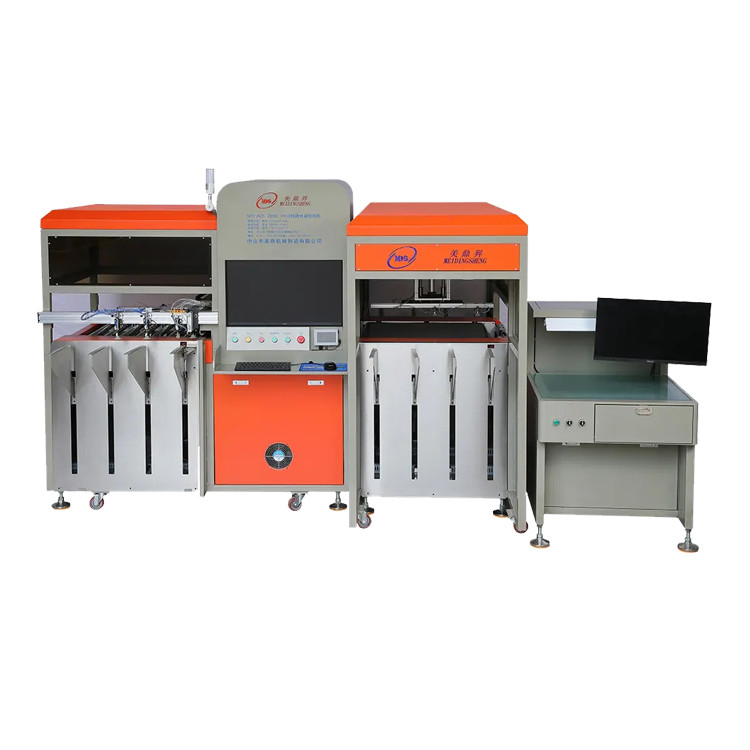

각 장치에는 지능형 수리 스테이션이 장착되어 결함 위치 데이터를 실시간으로 공유합니다. 수리 기술자는 코딩 및 화면 표시를 통해 결함을 신속하게 찾아 효율적이고 정확한 수리를 보장할 수 있습니다.

응용 분야:
  1. PCB 제조
    핵심 응용 분야: PCB 제조의 솔더 마스크 코팅 공정에 직접 사용됩니다.
    기능: CCD 비전 시스템을 통해 정밀한 정렬이 이루어져 솔더 마스크 인쇄의 정확성을 보장하고 패드 커버리지 또는 오프셋을 방지합니다.
    장점: 수율 향상, 고밀도, 다층, 소형 패드 PCB(예: HDI 보드, FPC)에 적합합니다.
  2. 소비자 전자 제품
    응용 시나리오: 스마트폰, 태블릿, 노트북 및 기타 장비 PCB 생산.
    수요: 소비자 전자 제품은 얇고 고정밀 솔더 마스크 공정을 통해 단락을 방지하고 마이크로 부품 납땜의 신뢰성을 보장하는 경향이 있습니다.
  3. 자동차 전자 산업
    응용 시나리오: 온보드 제어 시스템, 센서, 신에너지 차량 배터리 관리 시스템 PCB 제조.
    요구 사항: 자동차 전자는 고온 저항, 내진동성이 필요하며, 솔더 마스크 품질은 장기 안정성에 직접적인 영향을 미치며, CCD 정렬은 일관성을 보장합니다.
  4. 통신 장비 산업
    응용 시나리오: 5G 기지국, 라우터, 광섬유 장비 및 기타 고주파 고속 PCB 생산.
    요구 사항: 고주파 PCB는 임피던스 제어, 솔더 마스크 두께 및 정확도 신호 무결성에 대한 엄격한 요구 사항이 있습니다.
  5. 의료 기기 산업
    응용 분야: 의료 영상 장비, 휴대용 모니터 및 기타 정밀 기기의 PCB 제조.
    요구 사항: 의료용 PCB는 높은 신뢰성이 필요하며, 솔더 마스크 결함은 장비 고장을 유발할 수 있으며, CCD 시스템은 인적 오류를 줄입니다.
  6. 산업 제어 및 자동화
    응용 시나리오: PLC, 산업용 로봇 및 모터 드라이버의 PCB 생산.
    요구 사항: 열악한 산업 환경, 솔더 마스크는 내식성, 노화 방지, 정밀 인쇄로 장비 수명을 연장해야 합니다.
  7. 항공 우주 및 방위
    응용 시나리오: 위성, 항공 전자 시스템 및 군사 장비용 PCB 제조.
    요구 사항: 극한 환경에서의 신뢰성, CCD 기술은 복잡한 PCB에 대한 정확한 솔더 마스크 커버리지를 보장합니다.
  8. 반도체 패키징
    확장 응용 분야: 일부 고급 패키징 공정(예: 기판 레벨 패키징)은 마이크로 와이어를 보호하기 위해 유사한 솔더 마스크 기술이 필요할 수 있습니다.
