| 브랜드 이름: | SUNEAST |
| 모델 번호: | 이플로우지 |
| MOQ: | 1 |
| 가격: | 25000 USD |
| 포장에 대한 세부 사항: | 진공 포장과 나무 상자 포장 |
| 지불 조건: | T/T |

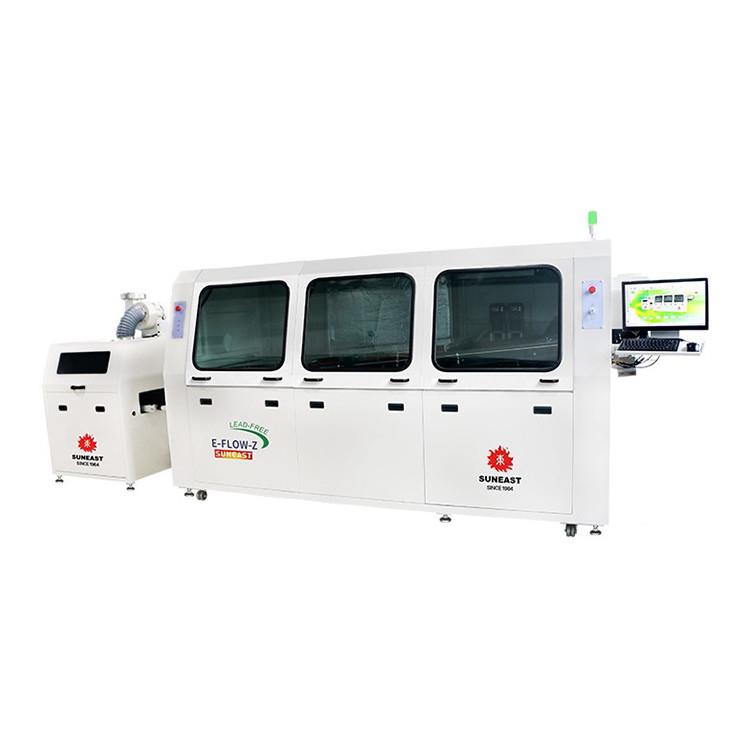

| 모델 번호 | E-FLOW-Z(외부 스프레이) | E-FLOW-Z450(외부 스프레이) | E-FLOW-Z610(외부 스프레이) |
| 치수:LxWxH(mm) | 5050x1420x1750 | 5050x1520x1750 | 5050x1690x1750 |
| 무게 | 약 1850kg | 약 2050kg | 약 2300kg |
| 전원 공급 장치 | 3상 380V 50Hz | 3상 380V 50Hz | 3상 380V 50Hz |
| 시동 전력 | 33KW | 33kw | 45KW |
| 작동 전력 소비 | 약 8KW | 약 9KW | 약 11KW |
| 제어 시스템 | PC+PLC | PC+PLC | PC+PLC |
| 스프레이 이동 | 스테퍼 모터 | 스테퍼 모터 | 스테퍼 모터 |
| 스프레이 압력 | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa |
| 플럭스 흐름 배열 | 옵션 | 옵션 | 옵션 |
| 자동 플럭스 채움 | 표준 | 표준 | 표준 |
| 배기 | 상부 배기 | 상부 배기 | 상부 배기 |
| 배기 덕트 직경(mm) | Φ250 | Φ250 | Φ250 |
| 배기 팬 전력 | 750W | 750W | 750W |
| 예열 모드 | 대류 / IR 이미터 | 대류 / IR 이미터 | 대류 / IR 이미터 |
| 제어 모드 | PID | PID | PID |
| 예열 구역 수 | 3 | 3 | 3 |
| 예열 길이(mm) | 1800 | 1800 | 1800 |
| 예열 온도 | 상온~200℃ | 상온~200℃ | 상온~200℃ |
| 예열 시간(분) | 약 12분(설정:150℃) | 약 12분(설정:150℃) | 약 12분(설정:150℃) |
| 블로워 모터 | 150W 3상 220VAC | 150W 3상 220VAC | 250W 3상 220VAC |
| PCB 폭(mm) | 50~350 | 50-450 | 50-610 |
| 컨베이어 방향 | 좌-우(옵션:우→좌) | 좌-우(옵션:우-좌) | 좌-우(옵션:우-좌) |
| 컨베이어 속도(mm/분) | 500-1800 | 500-1800 | 500-1800 |
| 컨베이어 높이(mm) | 750±20 | 750±20 | 750±20 |
| 사용 가능한 부품 높이(mm) | 상부 120, 하부 15 | 상부 120, 하부 15 | 상부 120, 하부 15 |
| 컨베이어 속도 제어 모드 | 폐쇄 루프 무단 속도 조절 인버터 | 폐쇄 루프 무단 속도 조절 인버터 | 폐쇄 루프 무단 속도 조절 인버터 |
| 핑거 | 스프링 압착 핑거/D-40 타입 핑거/이중 후크 핑거/중형 이중 후크 핑거, 옵션 | 중형 이중 후크 핑거/ | |
| 옵션: 특수 지그 | |||
| 컨베이어 각도 | 4-7° | 4-7° | 4~7° |
| 솔더 포트 유형 | 모터 구동 | 모터 구동 | 모터 구동 |
| 솔더 포트 재질 | 주철 | 주철 | 주철 |
| 웨이브 높이 조절 | 인버터 근사치: PC에 의한 디지털 제어 | ||
| 냉각 방식 | 공랭식 옵션: 수냉식 | ||
| 히터 전력 | 13.5KW | 13.5KW | 18KW |
| 솔더 포트 온도 | 300℃ | 300℃ | 300℃ |
| 솔더 포트 용량 | 약 480kg | 약 550kg | 약 640kg |
| 웨이브 구동 전력 | 180W*2 3상 220VAC | 180W*2 3상 220VAC | 180W*2 3상 220VAC |
| 솔더 포트 예열 시간 | 약 150분(설정:250℃) | 약 150분(설정:250℃) | 약 150분(설정:250℃) |
| 온도 제어 모드 | PID | PID | PID |
| 핑거 세척 시스템 | 브러시 | 브러시 | 브러시 |
| 참고: 4개의 예열 구역은 맞춤 설정 가능하며 길이는 2.3m입니다. | |||
|
| 브랜드 이름: | SUNEAST |
| 모델 번호: | 이플로우지 |
| MOQ: | 1 |
| 가격: | 25000 USD |
| 포장에 대한 세부 사항: | 진공 포장과 나무 상자 포장 |
| 지불 조건: | T/T |
| 모델 번호 | E-FLOW-Z(외부 스프레이) | E-FLOW-Z450(외부 스프레이) | E-FLOW-Z610(외부 스프레이) |
| 치수:LxWxH(mm) | 5050x1420x1750 | 5050x1520x1750 | 5050x1690x1750 |
| 무게 | 약 1850kg | 약 2050kg | 약 2300kg |
| 전원 공급 장치 | 3상 380V 50Hz | 3상 380V 50Hz | 3상 380V 50Hz |
| 시동 전력 | 33KW | 33kw | 45KW |
| 작동 전력 소비 | 약 8KW | 약 9KW | 약 11KW |
| 제어 시스템 | PC+PLC | PC+PLC | PC+PLC |
| 스프레이 이동 | 스테퍼 모터 | 스테퍼 모터 | 스테퍼 모터 |
| 스프레이 압력 | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa |
| 플럭스 흐름 배열 | 옵션 | 옵션 | 옵션 |
| 자동 플럭스 채움 | 표준 | 표준 | 표준 |
| 배기 | 상부 배기 | 상부 배기 | 상부 배기 |
| 배기 덕트 직경(mm) | Φ250 | Φ250 | Φ250 |
| 배기 팬 전력 | 750W | 750W | 750W |
| 예열 모드 | 대류 / IR 이미터 | 대류 / IR 이미터 | 대류 / IR 이미터 |
| 제어 모드 | PID | PID | PID |
| 예열 구역 수 | 3 | 3 | 3 |
| 예열 길이(mm) | 1800 | 1800 | 1800 |
| 예열 온도 | 상온~200℃ | 상온~200℃ | 상온~200℃ |
| 예열 시간(분) | 약 12분(설정:150℃) | 약 12분(설정:150℃) | 약 12분(설정:150℃) |
| 블로워 모터 | 150W 3상 220VAC | 150W 3상 220VAC | 250W 3상 220VAC |
| PCB 폭(mm) | 50~350 | 50-450 | 50-610 |
| 컨베이어 방향 | 좌-우(옵션:우→좌) | 좌-우(옵션:우-좌) | 좌-우(옵션:우-좌) |
| 컨베이어 속도(mm/분) | 500-1800 | 500-1800 | 500-1800 |
| 컨베이어 높이(mm) | 750±20 | 750±20 | 750±20 |
| 사용 가능한 부품 높이(mm) | 상부 120, 하부 15 | 상부 120, 하부 15 | 상부 120, 하부 15 |
| 컨베이어 속도 제어 모드 | 폐쇄 루프 무단 속도 조절 인버터 | 폐쇄 루프 무단 속도 조절 인버터 | 폐쇄 루프 무단 속도 조절 인버터 |
| 핑거 | 스프링 압착 핑거/D-40 타입 핑거/이중 후크 핑거/중형 이중 후크 핑거, 옵션 | 중형 이중 후크 핑거/ | |
| 옵션: 특수 지그 | |||
| 컨베이어 각도 | 4-7° | 4-7° | 4~7° |
| 솔더 포트 유형 | 모터 구동 | 모터 구동 | 모터 구동 |
| 솔더 포트 재질 | 주철 | 주철 | 주철 |
| 웨이브 높이 조절 | 인버터 근사치: PC에 의한 디지털 제어 | ||
| 냉각 방식 | 공랭식 옵션: 수냉식 | ||
| 히터 전력 | 13.5KW | 13.5KW | 18KW |
| 솔더 포트 온도 | 300℃ | 300℃ | 300℃ |
| 솔더 포트 용량 | 약 480kg | 약 550kg | 약 640kg |
| 웨이브 구동 전력 | 180W*2 3상 220VAC | 180W*2 3상 220VAC | 180W*2 3상 220VAC |
| 솔더 포트 예열 시간 | 약 150분(설정:250℃) | 약 150분(설정:250℃) | 약 150분(설정:250℃) |
| 온도 제어 모드 | PID | PID | PID |
| 핑거 세척 시스템 | 브러시 | 브러시 | 브러시 |
| 참고: 4개의 예열 구역은 맞춤 설정 가능하며 길이는 2.3m입니다. | |||
