| 브랜드 이름: | SUNEAST |
| 모델 번호: | 이플로우 |
| MOQ: | 1 |
| 가격: | 21000 USD |
| 포장에 대한 세부 사항: | 진공 포장과 나무 상자 포장 |
| 지불 조건: | T/T |
1, 컨베이어 시스템: 수명이 긴 내마모성 소재 구조.
2, 예열 시스템: 최적화된 열풍 순환, 온도가 더 안정적이고 균일합니다.
3, 배기 시스템: 새로운 개념 채택, 분리형 설계, 유지 보수가 용이합니다.
4, 내장형 선택적 분무 장치(옵션): 동기 벨트, 볼 스크류, X 및 Y 방향 이동을 위한 선형 가이드 레일을 통해 스테핑 모터가 플럭스 분무를 위한 국부 선택을 수행합니다.
컨베이어: 직접 버퍼링 입력 구조. 스테인리스 스틸 체인 컨베이어, 내구성이 뛰어나고 알루미늄 합금 트랙을 위한 특수 설계 변형을 방지하기 위해 세그먼트 부동 구조를 채택합니다.
예열 구역: 에너지 절약 및 이동식 모듈(서랍 디자인) 설계. 적외선 및 열풍 대류의 모든 조합. PID 제어를 사용하여 ±2℃ 정확도를 달성합니다. 예열 구역 및 솔더링 구역의 온도 변화는 ≤5℃ 미만입니다.
플럭스 분무 시스템: 디지털 제어로 관리됩니다. 스프레이 노즐의 움직임은 스테퍼 모터로 제어됩니다. 플럭스 공급은 최적의 효과를 위해 자동으로 제어됩니다. 상단에 배기 및 필터 시스템이 설치되어 있습니다.
솔더 팟은 부식 방지 세라믹 코팅이 된 주철로 만들어졌으며 두 개의 낮은 유량 노즐이 장착되어 있습니다.
공기 냉각 시스템: 냉각 속도 4-6C/s(조절 가능)
PC+PLC 제어 시스템. 중국어/영어 작동 인터페이스가 있는 Windows 7 운영 체제. 처리 프로필 및 데이터 자동 저장 기능 플럭스 및 솔더 레벨 감지를 위한 알람
| 모델 번호 | E-FLOW-350 | E-FLOW-450 | E-FLOW-610 |
| 치수:LxWxH(mm) | 4350x1420x1750 | 4350*1520*1750 | 4350x1690x1750 |
| 무게 | 약 1600kg | 약 1750kg | 약 1950kg |
| 전원 공급 장치 | 3PH 380V 50HZ | 3PH 380V 50HZ | 3PH 380V 50HZ |
| 시동 전력 | 33KW | 33KW | 45KW |
| 작동 전력 소비 | 약 8KW | 약 8.5KW | 약 11KW |
| 제어 시스템 | PC+PLC | PC+PLC | PC+PLC |
| 분무 이동 | 스테핑 모터 | 스테핑 모터 | 스테핑 모터 |
| 분무 압력 | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa |
| 플럭스 흐름 배열 | 옵션 | 옵션 | 옵션 |
| 자동 플럭스 채우기 | 표준 | 표준 | 표준 |
| 배기 | 상단 배기 | 상단 배기 | 상단 배기 |
| 배기 덕트 직경(mm) | Φ250 | Φ250 | Φ250 |
| 배기 팬 전력 | 750W | 750W | 750W |
| 예열 모드 | 대류 / IR 방출기 | 대류 / IR 방출기 | 대류 / IR 방출기 |
| 제어 모드 | PID | PID | PID |
| 예열 구역 수 | 3 | 3 | |
| 예열 길이(mm) | 1800 | 1800 | 1800 |
| 예열 온도 | 실온~200℃ | 실온~200℃ | 실온~200℃ |
| 예열 시간(분) | 약 12분(설정:150℃) | 약 12분(설정:150℃) | 약 12분(설정:150℃) |
| 송풍기 모터 | 150W 3PH 220VAC | 150W 3PH 220VAC | 250W 3PH 220VAC |
| PCB 너비(mm) | 50~350 | 50~450 | 50-610 |
| 컨베이어 방향 | L-R(옵션:R-L) | L-R(옵션:R-L) | L-R(옵션:R-L) |
| 컨베이어 속도(mm/min) | 500-1800 | 500-1800 | 500-1800 |
| 컨베이어 높이(mm) | 750±20 | 750±20 | 750±20 |
| 사용 가능한 부품 높이(mm) | 상단 120, 하단 15 | 상단 120, 하단 15 | 상단 120, 하단 15 |
| 컨베이어 속도 제어 모드 | 폐 루프 무단 속도 조절 인버터 | 폐 루프 무단 속도 조절 인버터 | 폐 루프 무단 속도 조절 인버터 |
| 핑거 | 스프링 프레싱 핑거/D-40타입 핑거/더블 훅 핑거/헤비 타입 더블 훅 핑거, 옵션 | 헤비 타입 더블 훅 핑거/ | |
| 옵션:고정 장치용 특수 지그 | |||
| 컨베이어 각도 | 4-7” | 4-7° | 4-7° |
| 솔더 팟 유형 | 모터 구동 | 모터 구동 | 모터 구동 |
| 솔더 팟 재질 | 주철 | 주철 | 주철 |
| 웨이브 높이 조정 | 인버터 약:PC에 의한 디지털 제어 | ||
| 냉각 방식 | 공기 냉각 옵션:수냉 | ||
| 히터 전력 | 13.5KW | 13.5KW | 18KW |
| 솔더 팟 온도 | 300℃ | 300℃ | 300℃ |
| 솔더 팟 용량 | 약 480kg | 약 550kg | 약 640kg |
| 웨이브 구동 전력 | 180W*2 3PH 220VAC | 180W*2 3PH 220VAC | 180W*2 3PH 220VAC |
| 솔더 팟 예열 시간 | 약 150분(설정:250℃) | 약 150분(설정:250℃) | 약 150분(설정:250℃) |
| 온도 제어 모드 | PID | PID | PID |
| 핑거 청소 시스템 | 브러시 | 브러시 | 브러시 |

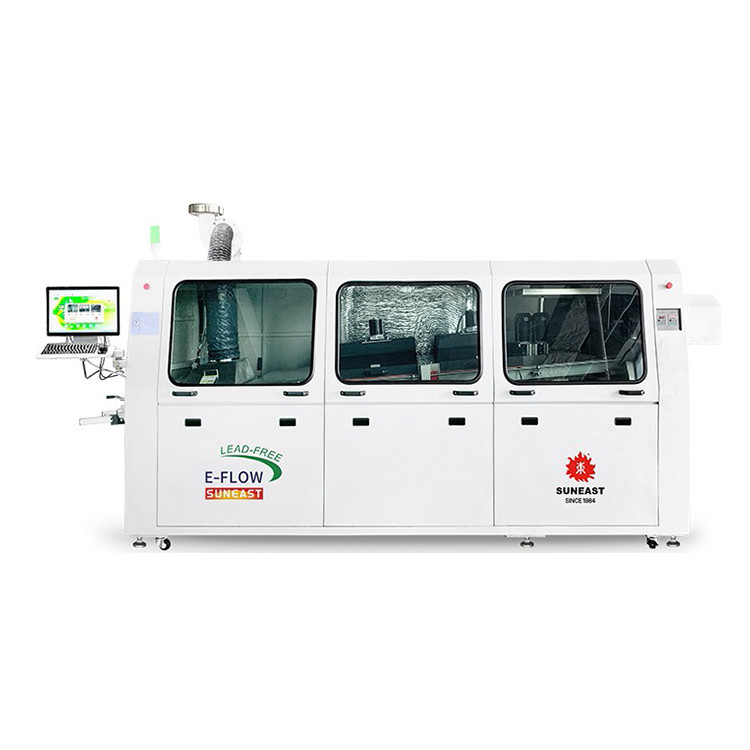

주요 특징: E-flow(왼쪽에서 오른쪽으로) 3개의 열풍; 헤비 듀티 더블 훅 앤 클로 전송; 주석 스토브 배기 후드; 플레이트 너비: 50mm-350mm
1. 연결: 플레이트 연결 방식, 알루미늄 가이드, 스테인리스 스틸 체인 드라이브의 링크 유형.
2. 전송 시스템: 헤비 듀티 더블 훅 클로, 알루미늄 합금 가이드 레일 변형 방지 구조 설계 장착; 수동 조정 기판 너비; 전송 각도 조절 가능, 구성, 디지털 각도 표시; 전송 속도는 주파수 변환기에 의해 제어되며 무단 속도입니다.
3. 주석 오븐 시스템: 탱크는 부식 방지 처리가 된 특수 주철로 만들어졌으며, 웨이브 크레스트는 직결 모터, 가변 주파수 속도 조절, 주석 슬래그 전환 및 산화물 감소 장치에 의해 구동되며, 주석 용광로의 출입 및 상하 이동을 수동으로 제어합니다. 외부 가열 장치, PID 온도 제어 모드 및 낮은 레벨, 비트 알람.
4. 스프레이 시스템: 스프레이 길이는 자동으로 조정할 수 있으며, 스프레이 너비와 속도는 디지털 방식으로 설정할 수 있으며, 스프레이 유량 및 스프레이 입자 크기는 압력계 트리머로 조정할 수 있습니다. 정압 장치 공급 플럭스, 플럭스 액체, 위치 알람 및 플럭스 자동 추가; 강력한 환기, 여과 시스템.
5. 예열 시스템: 새로운 서랍 모듈식 및 에너지 절약 설계, 3단계 마이크로 열풍 순환 가열, 더 높은 열 효율, 더 균일한 온도. 3구역 온도 구역, 1.8미터의 예열 구역 길이, PID 온도 제어 모드.
6. 냉각 시스템: 강제 상하 자연풍 냉각.
7. 클로 세척 장치: 특수 브러시 세척.
8. 제어 시스템: PC + PLC 전기 제어 시스템, 중국어 및 영어 Windows 작동 인터페이스, 데이터 저장 및 기타 기능.
|
