| 브랜드 이름: | SUNEAST |
| 모델 번호: | uxt |
| MOQ: | 1 |
| 가격: | 25000 USD |
| 포장에 대한 세부 사항: | 진공 포장과 나무 상자 포장 |
| 지불 조건: | T/T |

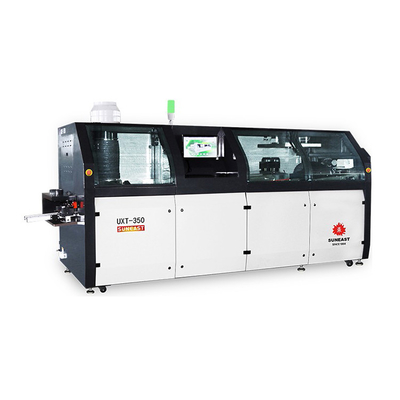

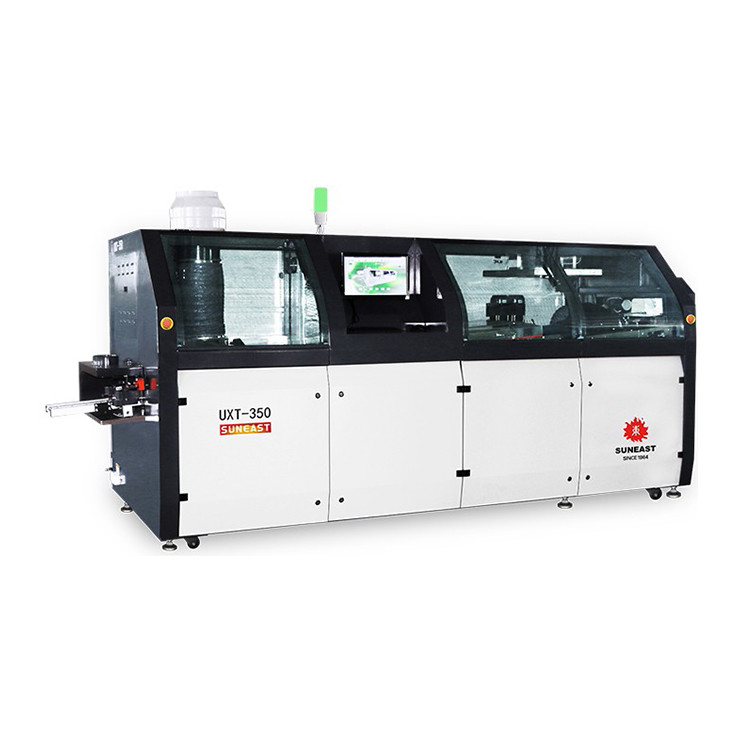

UXT 시리즈는 고객의 요구에 따라 모듈형, 디지털 및 인간 중심 설계를 채택했습니다. 기능, 성능, 안정성, 신뢰성, 보안, 유지 관리성, 작동성 및 인간 중심성에서 우수성을 갖추어 운영 비용을 절감할 뿐만 아니라 품질, 수량 및 생산에 대한 강력한 보증으로 자격을 갖춘 제품을 제공하며, 이는 솔더링 분야의 최고 작품입니다.
장비이며 고객의 최고의 선택이자 브랜드 제품입니다.
● 이송 시스템은 운송 레일의 변형을 방지하기 위해 분할 부동 구조를 사용합니다. 비 점착성 티타늄 핑거 디자인과 직접 연결되어 PCB 로딩을 부드럽게 보장합니다.
● 스프레이 플럭스 유닛은 기계적 이동체, 가스 및 액체 분무기, 전기 제어를 하나의 유닛으로 통합하고 빠른 연결 컨트롤러를 갖추고 있습니다. 새로운
정밀 스프레이 노즐은 효율적이고 균일한 스프레이를 보장하여 수용성 솔더링 플럭스의 요구 사항을 충족합니다.
● 예열 시스템은 핫 에어 및 적외선 가열 튜브를 사용하는 3개의 에너지 절약형 서랍 구조 예열 구역으로 구성되어 혼합 예열 모드를 선택하고 온도 안정성을 보장합니다.
● 공기 냉각 시스템(냉수 냉각 시스템은 선택 사항입니다).
● 솔더 팟은 부식 방지 코팅이 된 특수 재질로 만들어졌으며, 솔더 팟 온도는 +/-2℃로 제어됩니다. 노즐의 비틀림 디자인은 설치 및 제거에 편리하며, 자동 흐름 안내 유닛은 솔더 드로스 수집 및 웨이브 모양 조절에 편리합니다. 솔더 팟은 수동 또는 자동으로 작동할 수 있습니다.
● Windows 7 운영 체제, 중국어/영어 지능형 소프트웨어, 매개변수 저장, 재사용, 원격 모니터링 기능. 매개변수 설정을 저장하고 로드합니다. 온도 프로파일을 감지합니다.
| 모델 | UXT-350 | UXT-450 | UXT-610 |
| 치수:LxWxH (mm) | 4350*1480*1750mm | 4350*1580*1750mm | 4350*1740*1750mm |
| 무게 | 약 1800 KG | 약 1950 KG | 약 2150 KG |
| 전원 공급 장치 | 3PH 380V 50HZ | 3PH 380V 50HZ | 3PH 380V 50HZ |
| 시동 전력 | 32KW | 32KW | 45KW |
| 작동 전력 소비 | 약 8KW | 약 8.5kW | 약 11KW |
| 제어 시스템 | PC+PLC | PC+PLC | PC+PLC |
| 스프레이 이동 | 스테핑 모터 | 스테핑 모터 | 스테핑 모터 |
| 스프레이 압력 | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa |
| 플럭스 흐름 배열 | 옵션 | 옵션 | 옵션 |
| 자동 플럭스 채우기 | 표준 | 표준 | 표준 |
| 배기 | 상단 배기 + 측면 배기 | 상단 배기 + 측면 배기 | 상단 배기 + 측면 배기 |
| 배기 덕트 직경 (mm) | Φ250mm | Φ250mm | Φ250mm |
| 배기 용량 | 30m³/min | 30m³/min | 30m³/min |
| 예열 모드 | 열풍 대류 / IR | 열풍 대류 / IR | 열풍 대류 / IR |
| 제어 모드 | PID | PID | PID |
| 예열 구역 수 | 3 | 3 | 3 |
| 예열 길이 (mm) | 1800mm | 1800mm | 1800mm |
| 예열 온도 | 실온~200℃ | 실온~200℃ | 실온~200℃ |
| 예열 시간 (분) | 약 12분 (설정:50℃) | 약 12분 (설정:150℃) | 약 12분 (설정:150℃) |
| 송풍기 모터 | 50W 3PH 220VAC | 250W 3PH 220VAC | 250W 3PH 220VAC |
| PCB 너비 (mm) | 50-350 | 50-450 | 50-610 |
| 컨베이어 방향 | L-R (옵션:R-L) | L-+R (옵션:R-L) | L-R (옵션:R-L) |
| 컨베이어 속도 (mm/min) | 500~1800mm/min | 500~1800mm/min | 500-1800mm/min |
| 컨베이어 높이 (mm) | 750±20 | 750±20 | 750±20 |
| 사용 가능한 부품 높이 (mm) | 상단 120 (옵션: 240) 하단 15 | 상단 120 (옵션: 250) 하단 15 | 상단 120 (옵션: 250) 하단 15 |
| 컨베이어 속도 제어 모드 | 폐쇄 루프 무단 속도 조절 인버터 | 폐쇄 루프 무단 속도 조절 인버터 | 폐쇄 루프 무단 속도 조절 인버터 |
| 핑거 | 스프링 프레싱 핑거 / D-40 타입 핑거 / 이중 후크 핑거 / 헤비 타입 이중 후크 핑거, 옵션 | 헤비 타입 이중 후크 핑거 / 옵션: 고정 장치용 특수 지그 |
|
| 컨베이어 각도 | 4-7° | 4-7° | 4-7° |
| 솔더 팟 유형 | 모터 구동 | 모터 구동 | 모터 구동 |
| 솔더 팟 재질 | 주철 | 주철 | 주철 |
| 웨이브 높이 조정 | 인버터 약:PC에 의한 디지털 제어 | ||
| 냉각 방식 | 공기 냉각 옵션:수냉 | ||
| 히터 전력 | 13.5KW | 13.5KW | 18KW |
| 솔더 팟 온도 | 300℃ | 300℃ | 300℃ |
| 솔더 팟 용량 | 약 480 KG | 약 550 KG | 약 640 KG |
| 웨이브 구동 전력 | 180W x 2 3PH 220VAC | 180W x 2 3PH 220VAC | 180W x 2 3PH 220VAC |
| 약 150분 (설정:250℃) | 약 150분 (설정:250℃) | 약 150분 (설정:250℃) | 약 150분 (설정250℃) |
| 온도 제어 모드 | PID | PID | PID |
| 핑거 청소 시스템 | 브러시 | 브러시 | 브러시 |
UXT 시리즈 오븐은 고객의 요구에 따라 모듈형, 디지털 및 인간 중심 설계를 채택했습니다. 우수성을 갖추고 있습니다.
기능, 성능, 안정성, 신뢰성, 보안, 유지 관리성, 작동성 및 인간 중심성에서 운영 비용을 절감할 뿐만 아니라 품질, 수량 및 생산에 대한 강력한 보증으로 자격을 갖춘 제품을 제공하며, 이는 솔더링 장비 분야의 최고 작품이며 고객의 최고의 선택이자 브랜드 제품입니다.
이송 시스템은 운송 레일의 변형을 방지하기 위해 분할 부동 구조를 사용합니다. 비 점착성 티타늄 핑거 디자인과 직접 연결되어 PCB 로딩을 부드럽게 보장합니다.
스프레이 플럭서 유닛은 기계적 이동체, 가스 및 액체 분무기, 전기 제어를 하나의 유닛으로 통합하고 빠른 연결 컨트롤러를 갖추고 있습니다. 새로운 정밀 스프레이 노즐은 효율적이고 균일한 스프레이를 보장하여 수용성 솔더링 플럭스의 요구 사항을 충족합니다. 예열 시스템은 핫 에어 및 적외선 가열 튜브를 사용하는 3개의 에너지 절약형 서랍 구조 예열 구역으로 구성되어 혼합 예열 모드를 선택하고 온도 안정성을 보장합니다.
공기 냉각 시스템(냉수 냉각 시스템은 선택 사항입니다).
솔더 팟은 부식 방지 코팅이 된 특수 재질로 만들어졌으며, 솔더 팟 온도는 +/-2'c로 제어됩니다. 노즐의 비틀림 디자인은 설치 및 제거에 편리하며, 자동 흐름 안내 유닛은 솔더 드로스 수집 및 웨이브 모양 조절에 편리합니다. 솔더 팟은 수동 또는 자동으로 작동할 수 있습니다.
Windows 7 운영 체제, 중국어/영어 지능형 소프트웨어, 매개변수 저장, 재사용, 원격 모니터링 기능. 매개변수 설정을 저장하고 로드합니다. 온도 프로파일을 감지합니다.
|
| 브랜드 이름: | SUNEAST |
| 모델 번호: | uxt |
| MOQ: | 1 |
| 가격: | 25000 USD |
| 포장에 대한 세부 사항: | 진공 포장과 나무 상자 포장 |
| 지불 조건: | T/T |
UXT 시리즈는 고객의 요구에 따라 모듈형, 디지털 및 인간 중심 설계를 채택했습니다. 기능, 성능, 안정성, 신뢰성, 보안, 유지 관리성, 작동성 및 인간 중심성에서 우수성을 갖추어 운영 비용을 절감할 뿐만 아니라 품질, 수량 및 생산에 대한 강력한 보증으로 자격을 갖춘 제품을 제공하며, 이는 솔더링 분야의 최고 작품입니다.
장비이며 고객의 최고의 선택이자 브랜드 제품입니다.
● 이송 시스템은 운송 레일의 변형을 방지하기 위해 분할 부동 구조를 사용합니다. 비 점착성 티타늄 핑거 디자인과 직접 연결되어 PCB 로딩을 부드럽게 보장합니다.
● 스프레이 플럭스 유닛은 기계적 이동체, 가스 및 액체 분무기, 전기 제어를 하나의 유닛으로 통합하고 빠른 연결 컨트롤러를 갖추고 있습니다. 새로운
정밀 스프레이 노즐은 효율적이고 균일한 스프레이를 보장하여 수용성 솔더링 플럭스의 요구 사항을 충족합니다.
● 예열 시스템은 핫 에어 및 적외선 가열 튜브를 사용하는 3개의 에너지 절약형 서랍 구조 예열 구역으로 구성되어 혼합 예열 모드를 선택하고 온도 안정성을 보장합니다.
● 공기 냉각 시스템(냉수 냉각 시스템은 선택 사항입니다).
● 솔더 팟은 부식 방지 코팅이 된 특수 재질로 만들어졌으며, 솔더 팟 온도는 +/-2℃로 제어됩니다. 노즐의 비틀림 디자인은 설치 및 제거에 편리하며, 자동 흐름 안내 유닛은 솔더 드로스 수집 및 웨이브 모양 조절에 편리합니다. 솔더 팟은 수동 또는 자동으로 작동할 수 있습니다.
● Windows 7 운영 체제, 중국어/영어 지능형 소프트웨어, 매개변수 저장, 재사용, 원격 모니터링 기능. 매개변수 설정을 저장하고 로드합니다. 온도 프로파일을 감지합니다.
| 모델 | UXT-350 | UXT-450 | UXT-610 |
| 치수:LxWxH (mm) | 4350*1480*1750mm | 4350*1580*1750mm | 4350*1740*1750mm |
| 무게 | 약 1800 KG | 약 1950 KG | 약 2150 KG |
| 전원 공급 장치 | 3PH 380V 50HZ | 3PH 380V 50HZ | 3PH 380V 50HZ |
| 시동 전력 | 32KW | 32KW | 45KW |
| 작동 전력 소비 | 약 8KW | 약 8.5kW | 약 11KW |
| 제어 시스템 | PC+PLC | PC+PLC | PC+PLC |
| 스프레이 이동 | 스테핑 모터 | 스테핑 모터 | 스테핑 모터 |
| 스프레이 압력 | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa |
| 플럭스 흐름 배열 | 옵션 | 옵션 | 옵션 |
| 자동 플럭스 채우기 | 표준 | 표준 | 표준 |
| 배기 | 상단 배기 + 측면 배기 | 상단 배기 + 측면 배기 | 상단 배기 + 측면 배기 |
| 배기 덕트 직경 (mm) | Φ250mm | Φ250mm | Φ250mm |
| 배기 용량 | 30m³/min | 30m³/min | 30m³/min |
| 예열 모드 | 열풍 대류 / IR | 열풍 대류 / IR | 열풍 대류 / IR |
| 제어 모드 | PID | PID | PID |
| 예열 구역 수 | 3 | 3 | 3 |
| 예열 길이 (mm) | 1800mm | 1800mm | 1800mm |
| 예열 온도 | 실온~200℃ | 실온~200℃ | 실온~200℃ |
| 예열 시간 (분) | 약 12분 (설정:50℃) | 약 12분 (설정:150℃) | 약 12분 (설정:150℃) |
| 송풍기 모터 | 50W 3PH 220VAC | 250W 3PH 220VAC | 250W 3PH 220VAC |
| PCB 너비 (mm) | 50-350 | 50-450 | 50-610 |
| 컨베이어 방향 | L-R (옵션:R-L) | L-+R (옵션:R-L) | L-R (옵션:R-L) |
| 컨베이어 속도 (mm/min) | 500~1800mm/min | 500~1800mm/min | 500-1800mm/min |
| 컨베이어 높이 (mm) | 750±20 | 750±20 | 750±20 |
| 사용 가능한 부품 높이 (mm) | 상단 120 (옵션: 240) 하단 15 | 상단 120 (옵션: 250) 하단 15 | 상단 120 (옵션: 250) 하단 15 |
| 컨베이어 속도 제어 모드 | 폐쇄 루프 무단 속도 조절 인버터 | 폐쇄 루프 무단 속도 조절 인버터 | 폐쇄 루프 무단 속도 조절 인버터 |
| 핑거 | 스프링 프레싱 핑거 / D-40 타입 핑거 / 이중 후크 핑거 / 헤비 타입 이중 후크 핑거, 옵션 | 헤비 타입 이중 후크 핑거 / 옵션: 고정 장치용 특수 지그 |
|
| 컨베이어 각도 | 4-7° | 4-7° | 4-7° |
| 솔더 팟 유형 | 모터 구동 | 모터 구동 | 모터 구동 |
| 솔더 팟 재질 | 주철 | 주철 | 주철 |
| 웨이브 높이 조정 | 인버터 약:PC에 의한 디지털 제어 | ||
| 냉각 방식 | 공기 냉각 옵션:수냉 | ||
| 히터 전력 | 13.5KW | 13.5KW | 18KW |
| 솔더 팟 온도 | 300℃ | 300℃ | 300℃ |
| 솔더 팟 용량 | 약 480 KG | 약 550 KG | 약 640 KG |
| 웨이브 구동 전력 | 180W x 2 3PH 220VAC | 180W x 2 3PH 220VAC | 180W x 2 3PH 220VAC |
| 약 150분 (설정:250℃) | 약 150분 (설정:250℃) | 약 150분 (설정:250℃) | 약 150분 (설정250℃) |
| 온도 제어 모드 | PID | PID | PID |
| 핑거 청소 시스템 | 브러시 | 브러시 | 브러시 |
UXT 시리즈 오븐은 고객의 요구에 따라 모듈형, 디지털 및 인간 중심 설계를 채택했습니다. 우수성을 갖추고 있습니다.
기능, 성능, 안정성, 신뢰성, 보안, 유지 관리성, 작동성 및 인간 중심성에서 운영 비용을 절감할 뿐만 아니라 품질, 수량 및 생산에 대한 강력한 보증으로 자격을 갖춘 제품을 제공하며, 이는 솔더링 장비 분야의 최고 작품이며 고객의 최고의 선택이자 브랜드 제품입니다.
이송 시스템은 운송 레일의 변형을 방지하기 위해 분할 부동 구조를 사용합니다. 비 점착성 티타늄 핑거 디자인과 직접 연결되어 PCB 로딩을 부드럽게 보장합니다.
스프레이 플럭서 유닛은 기계적 이동체, 가스 및 액체 분무기, 전기 제어를 하나의 유닛으로 통합하고 빠른 연결 컨트롤러를 갖추고 있습니다. 새로운 정밀 스프레이 노즐은 효율적이고 균일한 스프레이를 보장하여 수용성 솔더링 플럭스의 요구 사항을 충족합니다. 예열 시스템은 핫 에어 및 적외선 가열 튜브를 사용하는 3개의 에너지 절약형 서랍 구조 예열 구역으로 구성되어 혼합 예열 모드를 선택하고 온도 안정성을 보장합니다.
공기 냉각 시스템(냉수 냉각 시스템은 선택 사항입니다).
솔더 팟은 부식 방지 코팅이 된 특수 재질로 만들어졌으며, 솔더 팟 온도는 +/-2'c로 제어됩니다. 노즐의 비틀림 디자인은 설치 및 제거에 편리하며, 자동 흐름 안내 유닛은 솔더 드로스 수집 및 웨이브 모양 조절에 편리합니다. 솔더 팟은 수동 또는 자동으로 작동할 수 있습니다.
Windows 7 운영 체제, 중국어/영어 지능형 소프트웨어, 매개변수 저장, 재사용, 원격 모니터링 기능. 매개변수 설정을 저장하고 로드합니다. 온도 프로파일을 감지합니다.
