| 브랜드 이름: | SUNEAST |
| 모델 번호: | 완벽한 흐름 |
| MOQ: | 1 |
| 가격: | 21000 USD |
| 포장에 대한 세부 사항: | 진공 포장과 나무 상자 포장 |
| 지불 조건: | T/T |

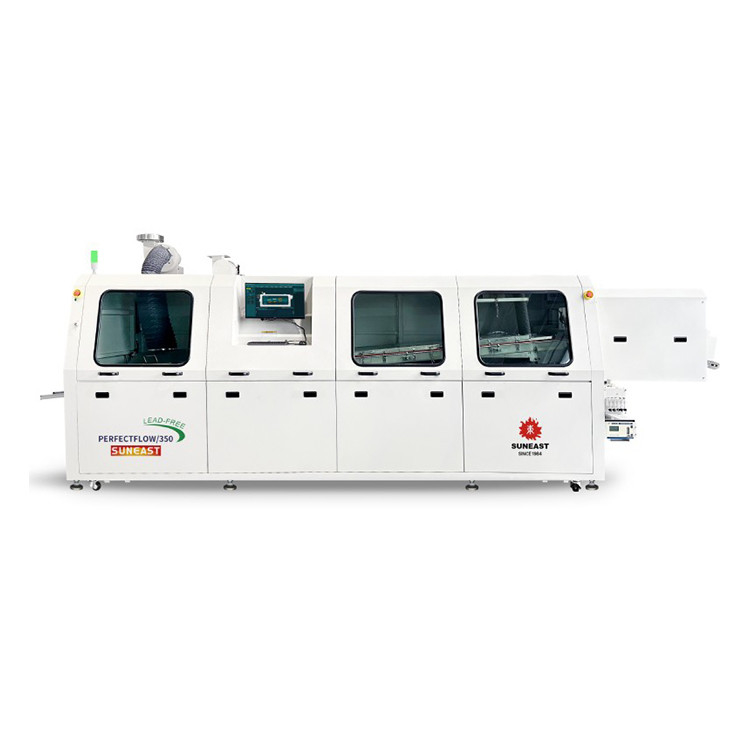

전자 자동 납 없는 물결 용접 기계 틴 스프레이 물결 용접 SUNEAST PERFECTFLOW/350 PCB 조립 생산 라인
설명
PERFECTFLOW 시리즈는 터널 타입의 완전 밀폐 질소 채워진 물결 용접 시스템입니다. 그것은 웰딩 구역에 대한 세계 최초의 밀폐 솔루션과 혁신적인 세분 전달 솔루션을 채택합니다.유연한 용접 과정 각도의 요구 사항을 완벽하게 충족하고 보드의 바닥 공간을 확대, 일반적인 물결 용접 기계에서 세그먼트 컨베이어의 막힘, 운영 및 유지 보수에 불편을 해결합니다.그것은 매우 물결 용접의 질소 보호 과정의 적용 효과를 재생할 수 있습니다, 그리고 터널 유형의 물결 용접 장비의 성능과 용접 공정 품질을 크게 향상시킵니다.
특징
터널 유형 완전 밀폐 질소 가득한 물결 용접 기계 PERFECTFLOW 시리즈 특성:
제품 사양
| 모델 번호 | PERFECTFLOW/350 | PERFECTFLOW/450 | PERFECTFLOW/610 |
|---|---|---|---|
| 크기: L*W*H(mm) | 6000 × 1422 × 1750 | 6000×1522×1750 | 6000×1692×1750 |
| 무게 | 약 ×.1850kg | 대략 0.2050kg | 약 ×.2300kg |
| 전원 공급 | 3PH 380V 50HZ | 3PH 380V50HZ | 3PH 380V 50HZ |
| 전원을 시작 | 33KW | 33KW | 45KW |
| 정상 구동 전력 | 대략.8.5KW | 약 9KW | 약.11KW |
| 제어 시스템 | PC+PLC | PC+PLC | PC+PLC |
| 스프레이 운동 | 스텝 모터 | 스텝 모터 | 스텝 모터 |
| 분사 압력 | 0.2Mpa~0.4Mpa | 0.2Mpa~0.4Mpa | 0.2Mpa~0.4Mpa |
| 플럭스 흐름 제어 | 옵션 | 옵션 | 옵션 |
| 자동 플럭스 충전 | 표준 | 표준 | 표준 |
| 고무적 | 상단 배기가스 | 상단 배기가스 | 상단 배기가스 |
| 배기가스 파이프 지름 ((mm) | φ250 | φ250 | φ250 |
| 배기가스 팬 전력 | 750 | 750 | 750 |
| 전열 모드 | 뜨거운 공기의 환류/IR | 뜨거운 공기의 환류/IR | 뜨거운 공기의 환류/IR |
| 온도 조절 모드 | PID | PID | PID |
| 전열 구역 수 | 3 | 3 | 3 |
| 선열 구역 길이가 ((mm) | 1800 | 1800 | 1800 |
| 전열 온도 범위 | 방 온도 ~200°C | 방 온도 ~200°C | 방 온도 ~200°C |
| 가열 시간 (분) | 12분 정도입니다.150°C) | 12분 정도입니다.150°C) | 12분 정도입니다.150°C) |
| 전열 블로어 모터 | 250W 3PH 220VAC | 250W 3PH 220VAC | 250W 3PH 220VAC |
| 너비 ((mm) | 50~350 | 50~450 | 50~610 |
| PCB 전달 방향 | L→R(선택:R→L) | L→R(선택:R→L) | L→R(선택:R→L) |
| 운송 속도 ((mm/min) | 500~1800 | 500~1800 | 500~1800 |
| 운송 높이 ((mm) | 750±20 | 750±20 | 750±20 |
| 사용 가능한 부품 높이 ((mm) | 上(상위) 120,下(아래쪽) 15 | 上(상위) 120,下(아래쪽) 15 | 上(상위) 120,下(아래쪽) 15 |
| 이동 속도 조절 모드 | 인버터로 닫힌 루프 무단 속도 조절 | 인버터로 닫힌 루프 무단 속도 조절 | 인버터로 닫힌 루프 무단 속도 조절 |
| 손가락 | 중형형의 이중 갈고리 손가락 | 중형형의 이중 갈고리 손가락 | 중형형의 이중 갈고리 손가락 |
| 옵션:기구에 대한 특수 기그 | 옵션:기구에 대한 특수 기그 | 옵션:기구에 대한 특수 기그 | |
| 전달 각도 | 40.5~6.3° | 40.5~6.3° | 40.5~6.3° |
| 용접 용기의 종류 | 기계식 | 기계식 | 기계식 |
| 용접 용기 재료 | 금속 casting | 금속 casting | 금속 casting |
| 파동 높이의 조정 | 인버터:PC로 디지털 제어 | ||
| 냉각 방식 | 질소 칼 냉각 | ||
| 용접기 난방 열력 | 13.5KW | 13.5KW | 18KW |
| 최대 용접 냄비 온도 | 300°C | 300°C | 300°C |
| 용접기 용량 | 약 × 480kg | 약 × 550kg | 약 640kg |
| 파도의 추진력 | 180W*2 3PH 220VAC | 180W*2 3PH 220VAC | 180W*2 3PH 220VAC |
| 용매 냄비 가열 시간 | 약 150분 (설정:250°C) | 약 150분 (설정:250°C) | 약 150분 (설정:250°C) |
| 온도 조절 모드 | PID | PID | PID |
| 손가락 청소 시스템 | 붓 | 붓 | 붓 |
| 질소 순수성 | 1000.00% | 1000.00% | 1000.00% |
| 질소 소비 | 대략 0.20m3/h | 대략 0.22m3/h | 대략 0.25m3/h |
| 질소 압력 | 0.4Mpa~0.6Mpa | 0.4Mpa~0.6Mpa | 0.4Mpa~0.6Mpa |
| 외부 분사 장치 (선택) | 퍼펙트플로우/350-Z | PERFECTFLOW/450-Z | PERFECTFLOW/610-Z |
| 500mm 전체 길이가 + 500mm | 500mm 전체 길이가 + 500mm | 500mm 전체 길이가 + 500mm | |
|
