| 브랜드 이름: | HXT |
| 모델 번호: | DH-A2E |
| MOQ: | 1 |
| 가격: | 7500 |
| 포장에 대한 세부 사항: | 진공 포장과 나무 상자 포장 |
| 지불 조건: | T/T |

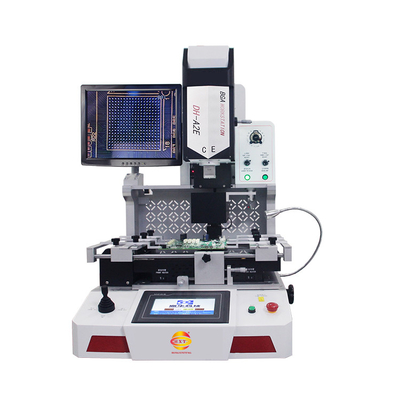

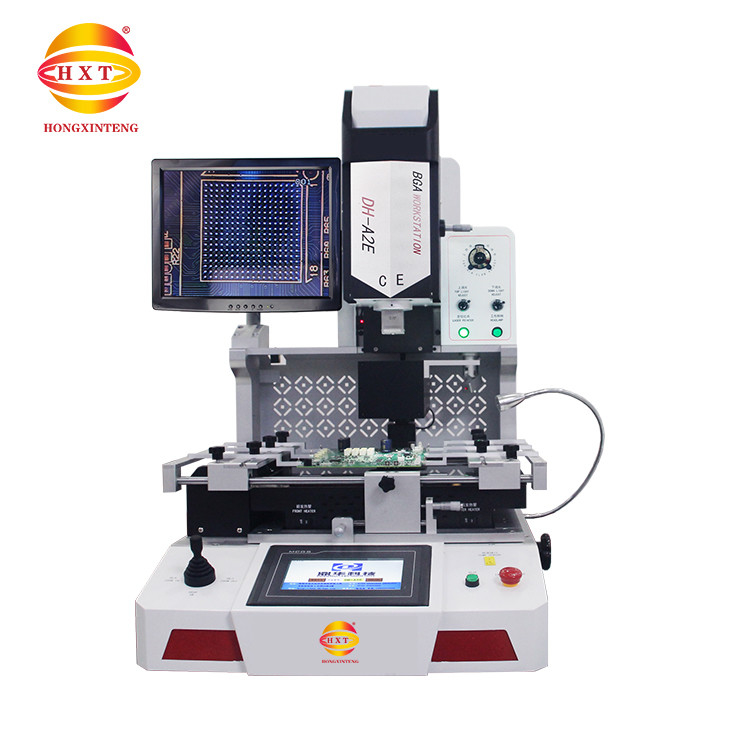

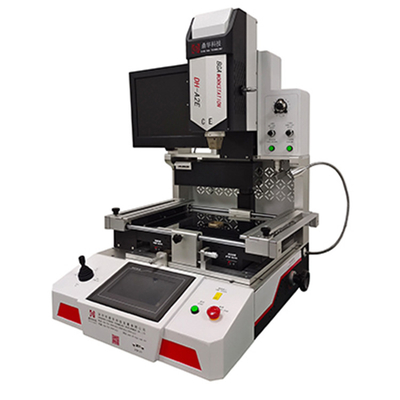

고성능 자동차 BGA 리워크 스테이션 IR 용접 DH-A2E 휴대 전화 그래픽 카드 IC 교체 및 메인보드 수리 기계
1고화질 광학 정렬 시스템, 칩 장착 정렬 정밀, 수리 성공 보장됩니다;
2자동 해체, 자동 용접, 자동 복구 칩, 전체 수리 과정을 열기 위한 열쇠
3. 세 온도 구역 독립적인 온도 제어 및 다양한 칩 수리 어려움을 해결하기 위해 임의로 결합 될 수 있습니다;
4정확한 난방 제어 시스템, 다른 장치의 메인보드 온난화 영향이 없습니다.
5. 수입 적외선 파동 빛 튜브 전열, 가열 빠른 일정한 온도 안정성, 메인보드 변형 후 수리
6터치 스크린 조작, 재작업 데이터 실시간 표시 및 자동 분석, 당신이 기술 신을 변경;
7. 수동 및 자동 작동 모드, 디버깅 또는 대량 수리 더 편리하고 간단합니다;

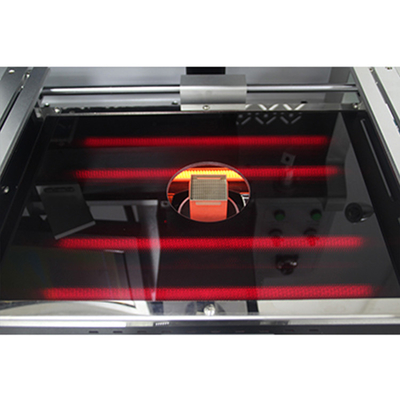

8전열 온도 영역은 마이크로 크리스탈 패널로 덮여있어 작은 장치가 기계에 떨어지는 것을 효과적으로 방지합니다.
9. 다양한 칩 재작업에 적합합니다 (POP, SOP, SOJ, QFP, QFN, BGA, PLCC, SCPP...)
|
전력 |
AC220V±10%50/60Hz |
|
전체 전력 |
5700W |
|
상위 난방기 |
1200W |
|
바닥 난방기 |
1200W |
|
바닥 난방기 |
3200W (독일 난방관, 난방면적 380 × 270mm) |
|
작동 모드 |
자동 해체, 용접, 흡입, 페이스트 통합 |
|
기본 구성 |
자동 공급 시스템 + 고화질 디지털 카메라 + 일본 미스미 펌프 시스템 + 파나소닉 CCD 광학 정렬 system + PANASONIC SERVO + Panasonic PLC + 7-inch digital touch screen + grinding-grade guideway (Taiwan Shangyin) + Dalian Institute of Technology 10-channel Temperature Control System + American Omega Temperature Measurement System + high thermal efficiency heating tube + 1800 degree black crystal sand glass |
|
크기 |
L600 × W700 × H850 mm |
|
칩 공급 시스템 |
자동 공급, 공급, 자동 인덕션 (선택) |
|
온도 프로파일 저장 |
10,000 세트 |
|
광학 CCD 렌즈 |
자동으로 접고 꺼 |
|
칩 천사 조정 |
Φ 각은 360 ° 회전, 정밀 조정 할 수 있습니다 |
|
위치 |
상부 및 하부 지능형 위치, 아래 ∙ 5점 지원 ∙ V 모양 슬롯 고정 PCBA, PCBA는 X 방향으로 조정할 수 있으며, |
|
BGA 위치 |
레이저 포지셔닝, 빠르게 상위와 하위 온도 지역 및 BGA 센터를 찾을 수 있습니다 |
|
온도 조절 |
K형 열쌍 (K 센서) 폐쇄회로 제어 (Closed loop) + 8-20 섹션 온도 제어 프로그래밍 설정 |
|
온도 정확도 |
± 2도 |
|
위치 정확성 |
00.01mm |
|
CCD 시스템 |
CCD 고화질 디지털 카메라, 10 메가픽셀 자동 광학 확대, 레이저 위치 |
|
PCB 크기 |
최대 370×370mm 최소 10×10mm |
|
압력 센서 |
유도 압력은 10-30G보다 크다 (설정 할 수 있습니다) 충돌 방지 압력 보호 기능을 활성화합니다 |
|
안전 보호기 |
전자 압력 인덕션 보호 + 적외선 인덕션 보호 (선택) |
|
직무용 책상 정밀 조정 |
± 15mm 전과 후, 왼쪽과 오른쪽 ± 15mm |
|
BGA 칩 |
1X1-80X80mm |
|
가스 소스 |
내장 진공 펌프, 외부 공기 출처가 없습니다. |
|
BGA 흡수 모드 |
진공 흡수 음압, 자동 인덕션 방출 |
|
BGA 무게 |
5-200g (특정 사양이 맞춤화 될 수 있습니다) |
|
최소 칩 간격 |
00.1mm |
|
외부 온도 센서 |
1, 선택 사항 |
|
기계 종류 |
데스크톱 + 특수 책상 (선택) |
|
순중량 |
70kg |
1내장된 산업 제어 컴퓨터, 고화질 터치 스크린 인간-기계 인터페이스, 난방 온도, 시간, 기울기, 냉각, 진공 모두 인간-기계 인터페이스에서 설정됩니다.실시간 표시 설정 및 측정 온도 곡선, 즉시 곡선 분석 기능을 가지고 있으며, 실시간으로 곡선에 대한 분석 보정을 수행합니다.
2독립적으로 가열 될 수있는 세 개의 온도 구역이 있으며 각 구역은 8 단계 온도 조절 장치로 설정 될 수 있습니다.세 온도 구역은 독립적인 PID 알고리즘을 채택하여 난방 프로세스를 제어합니다.- 마이크로 크리스탈 패널, PCB 전열 균형 변형과 함께 수입 고성능 난방 튜브;
3. 그것은 9999 세트의 온도 곡선을 저장하고 언제든지 다른 BGA에 따라 호출 할 수 있습니다. 그것은 또한 분석 할 수 있습니다, 설정 및 터치 화면에서 곡선을 수정,국내외 고객들의 장벽 없는 이용을 촉진하기 위해서;
4고 정밀 K형 열 쌍 폐쇄 루프 제어 및 온도 자동 보상 시스템은 정확한 온도 조절을 달성하고 ± 2도에서 온도 오차를 유지할 수 있습니다.동시에, 외부 온도 측정 인터페이스는 정확한 온도 검출과 측정 온도 곡선의 정확한 분석 및 캘리브레이션을 실현합니다.
5. PCB 보드의 위치는 레이저 위치 빨간 점, 가이드 PCB 빠른 위치, 유연하고 편리한 이동 유니버설 고정 PCB 보드를 보호하기 위해, v 모양 슬롯을 채택,PCB Edge 장치를 손상 및 PCB 변형 방지, 그리고 다른 크기의 PCB 보드의 위치를 충족 할 수 있습니다;
6고 정밀 디지털 비디오 정렬 시스템은 분할, 확대, 축소 및 자동 초점 기능을 가지고 있습니다.그리고 자동 색 차이 해상도 및 밝기 조절 장치가 장착되어 있습니다., 정확한 정렬을 실현하고 정렬 정밀도는 ± 0.01mm에 도달 할 수 있으며 구성 요소의 정확한 배치를 보장합니다.
77. 상부 난방 및 장착 통합 설계, 장착 난방 한 버튼을 완료, 또한 고커 제어 머리 위아래 움직임을 사용할 수 있습니다, 편리하고 신속;
8장착 머리는 PCB 손상을 완전히 방지하거나 어떤 비정상적인 조건 하에서 기계 자체에 손상을 방지하기 위해 고 민감 압력 센서가 장착되어 있습니다.
9이중 암호 보호로 프로그램과 매개 변수가 임의로 수정되거나 실수로 삭제되는 것을 방지하고,
10. 다양한 합금 노즐을 갖추고, 노즐은 설치 및 교체하기 쉬운 360도 임의의 회전 위치가 될 수 있습니다;
11. 상부 및 하부 뜨거운 공기 정지 가열 후, 냉각 시스템은 자동으로 시작됩니다, 그리고 높은 전력 크로스 흐름 팬 PCB 보드가 변형되는 것을 방지하기 위해 PCB 보드를 빠르게 냉각,그리고 냉각 시스템은 온도가 정상 온도로 떨어지면 자동으로 멈춥니다., 기계가 열 노화되지 않도록 보장, 효과적으로 장비의 서비스 수명을 연장;
12. 내장 된 진공 펌프, 외부 공기 공급원이 없습니다, 어떤 장소에서 사용 하 여, 공기에 의해 제한되지 않습니다, 직접 전원 공급에 연결 될 수 있습니다;
13. 음성 활성화 된 Early Warning 기능을 구성합니다. 소음 제어로 준비하도록 작업자를 경고하기 위해 해체 및 용접이 완료되기 5-10 초 전에;
14. 지능형 자동 먹이 시스템, 자동 먹이, 자동 먹이, 자동 먹이 및 자동 카메라 확장 및 기타 기능을 갖추고;
15CE 인증 후, 비상 스위치와 비상 자동 전원 차단 보호 장치가 장착되어 온도가 통제되지 않는 경우 회로는 자동으로 전원을 끄는 것입니다.
전자제품 제조, 소비자 전자제품, 자동차 전자제품, 통신 장비, 항공우주, 의료 장비, LED 램프, 컴퓨터 및 주변 장치, 스마트 홈,스마트 물류, 소형 및 높은 전력 비율 전자 장치.
|
