| 브랜드 이름: | HCT |
| 모델 번호: | HXT-610LV |
| MOQ: | 1 |
| 가격: | 24000 |
| 포장에 대한 세부 사항: | 진공 포장과 나무 상자 포장 |
| 지불 조건: | T/T |
LED 생산용 자동 HXT SMT 기계픽 앤 플래시 머신 HCT-610LV LED 칩 장착 기계 SMT PCB 조립 라인
완전 자동 SMT 기계 조립 라인

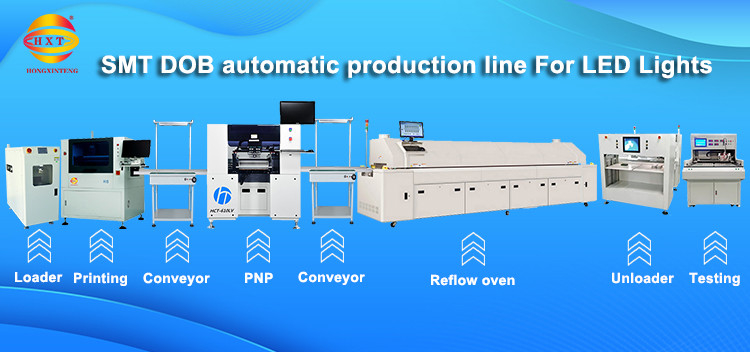

이 최첨단 SMT (Surface Mount Technology) 조립 라인은 고용량, 정밀 운전 전자제품 제조를 위해 설계되었습니다.첨단 자동화를 통합하여 용접 매스다 인쇄에서 0402만큼 작은 최종 품질 테스트 지원 부품까지 PCB 조립을 효율화합니다 (0이 라인은 다섯 개의 핵심 기계를 포함합니다: 자동 용매 페이스트 프린터 기계, HCT-530LV 픽 앤 플라스 기계, HXT 리플로우 오븐 기계, HXT 릴로드 기계 및 HXT DOB LED 테스트 기계.

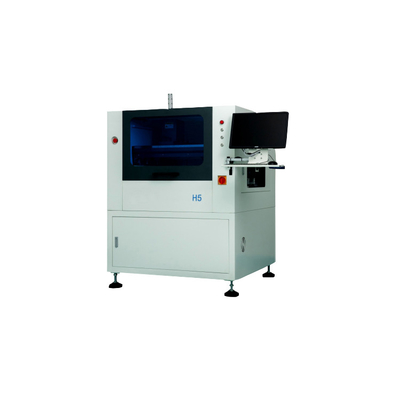

기능: 부품 배치를 준비하기 위해 마이크로 레벨의 정확도로 PCB 패드에 용매 페이스트를 적용합니다.
주요 사양:
- PCB 용량: 최대 520 × 400mm의 보드를 지원하고 0.4mm에서 6mm까지 두께를 제공합니다.
- 스텐실 프레임: 크기가 800 × 700mm까지의 프레임을 장착합니다.
- 속도: 1000mm/s까지 프로그래밍 가능한 컨베이어 속도와 10~200mm/s 사이의 인쇄 속도 조절
- 전력 및 차원: AC 220V ± 10%, 2KW 단相 전력으로 작동하며, 컴팩트 1180mm × 1120mm × 1480mm 차체에 장착됩니다.

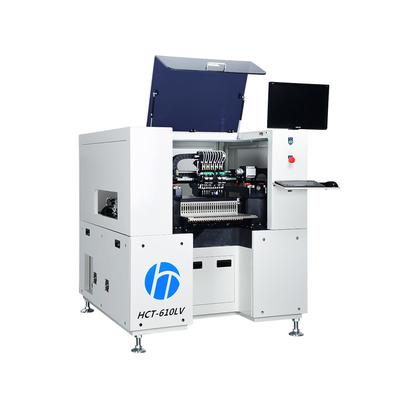

- 기능: PCB에 표면 장착 부품의 정밀 배치.
- 주요 사양:
- 속도: 55,000 CPH 10 배치 머리로 빠른 처리량을 위해.
- 컴포넌트 범위: 0603 크기의 칩 (0.6 × 0.3 mm) 에서 큰 74 mm × 74 mm 모듈 및 고전력 LED까지 처리합니다.
- 비전 시스템: 실시간 구성 요소 정렬 및 검사를 위해 비행 카메라를 갖추고 있습니다.
- 작업 공간: 600mm × 500mm SMD 영역은 큰 또는 멀티 패널을 위해.
- 전력 및 구축: 0.55 MPa의 공기 압력을 필요로 하며, 1600 kg의 견고한 1230mm × 1530mm × 1360mm 프레임에 장착되어 있습니다.

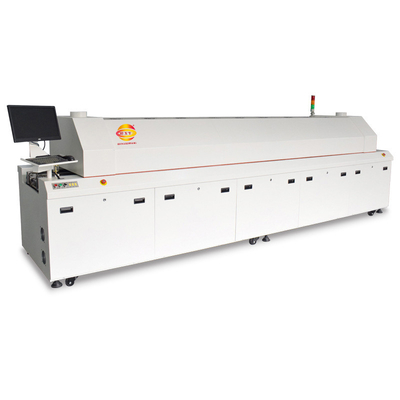

- 기능: 부품과 PCB 사이의 영구적인 전기 연결을 형성하기 위해 용접 페이스트를 녹여줍니다.
- 주요 사양:
- 난방 구역: 2800mm 이상 8개 구역 (8개 상부/8개 하부) 을 통해 정확한 열 프로파일링을 가능하게 합니다.
- 냉각 구역: 350mm 섹션은 굽기를 방지하기 위해 제어 냉각을위한 팬과 함께.
- 컨베이어 시스템: 체인 드라이브 운송 0~2000 mm/min에서 조절, 최대 350 mm의 PCB를 처리합니다.
- 온도 조절: 350°C까지 범위, 3단계 380V 전력 및 6KW 10KW 운영 소비.
- 발자국: 4800mm × 1200mm × 1350mm, 높은 처리량 환경을 위해 설계되었습니다.

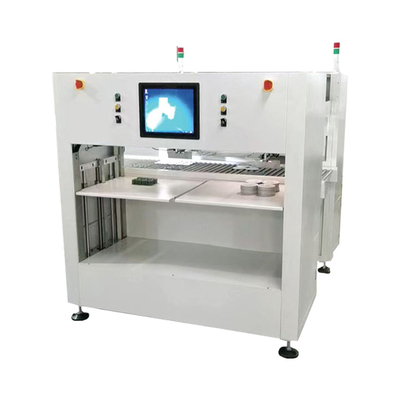

- 기능: 처리 된 PCB를 자동으로 하류 취급을 위해 재흐름 후 하하하하하하하하하하하하하하하하하하하하하하하
- 주요 사양:
- 모듈형 설계: 생산 요구에 맞게 1~4개의 테이블과 1~2개의 로봇 팔로 구성할 수 있습니다.
- PCB 호환성: 단면 LED 보드와 1.2 미터까지의 긴 보드를 포함한 표준 PCB를 관리합니다.
- 유연성: 작은 PCB는 병렬 처리 위해 4개의 테이블과 4개의 팔을 사용합니다. 더 큰 보드는 1 ′′ 2 팔과 1 ′′ 2 테이블을 사용합니다.

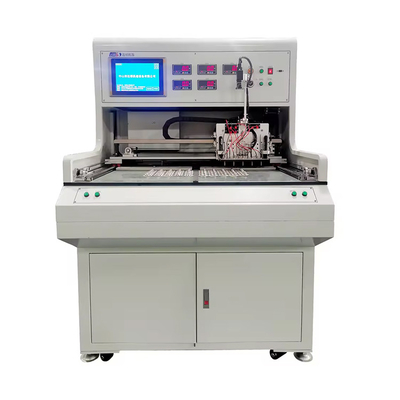

- 기능: LED 광원 성능과 전기 기능을 확인합니다.
- 주요 사양:
- 속도: 3초에 5개의 작은 패널을 테스트하여 시간당 6,000대의 속도를 달성합니다.
- 제품 크기: 260mm에서 350mm까지 구성 요소를 수용합니다.
- 제어 시스템: 자동화된 테스트 시퀀스를 위한 PLC와 함께 7인치 HMI (Human-Machine Interface)
- 파워 & 빌드: AC220V, 50Hz로 실행되며, 96 × 102 × 147.7cm의 스탠드 타입 단위로 125kg 무게를 가집니다.
LED 제조: LED 패널과 자동차 조명 시스템의 고속 조립 및 테스트.
|
| 브랜드 이름: | HCT |
| 모델 번호: | HXT-610LV |
| MOQ: | 1 |
| 가격: | 24000 |
| 포장에 대한 세부 사항: | 진공 포장과 나무 상자 포장 |
| 지불 조건: | T/T |
LED 생산용 자동 HXT SMT 기계픽 앤 플래시 머신 HCT-610LV LED 칩 장착 기계 SMT PCB 조립 라인
완전 자동 SMT 기계 조립 라인
이 최첨단 SMT (Surface Mount Technology) 조립 라인은 고용량, 정밀 운전 전자제품 제조를 위해 설계되었습니다.첨단 자동화를 통합하여 용접 매스다 인쇄에서 0402만큼 작은 최종 품질 테스트 지원 부품까지 PCB 조립을 효율화합니다 (0이 라인은 다섯 개의 핵심 기계를 포함합니다: 자동 용매 페이스트 프린터 기계, HCT-530LV 픽 앤 플라스 기계, HXT 리플로우 오븐 기계, HXT 릴로드 기계 및 HXT DOB LED 테스트 기계.
기능: 부품 배치를 준비하기 위해 마이크로 레벨의 정확도로 PCB 패드에 용매 페이스트를 적용합니다.
주요 사양:
- PCB 용량: 최대 520 × 400mm의 보드를 지원하고 0.4mm에서 6mm까지 두께를 제공합니다.
- 스텐실 프레임: 크기가 800 × 700mm까지의 프레임을 장착합니다.
- 속도: 1000mm/s까지 프로그래밍 가능한 컨베이어 속도와 10~200mm/s 사이의 인쇄 속도 조절
- 전력 및 차원: AC 220V ± 10%, 2KW 단相 전력으로 작동하며, 컴팩트 1180mm × 1120mm × 1480mm 차체에 장착됩니다.
- 기능: PCB에 표면 장착 부품의 정밀 배치.
- 주요 사양:
- 속도: 55,000 CPH 10 배치 머리로 빠른 처리량을 위해.
- 컴포넌트 범위: 0603 크기의 칩 (0.6 × 0.3 mm) 에서 큰 74 mm × 74 mm 모듈 및 고전력 LED까지 처리합니다.
- 비전 시스템: 실시간 구성 요소 정렬 및 검사를 위해 비행 카메라를 갖추고 있습니다.
- 작업 공간: 600mm × 500mm SMD 영역은 큰 또는 멀티 패널을 위해.
- 전력 및 구축: 0.55 MPa의 공기 압력을 필요로 하며, 1600 kg의 견고한 1230mm × 1530mm × 1360mm 프레임에 장착되어 있습니다.
- 기능: 부품과 PCB 사이의 영구적인 전기 연결을 형성하기 위해 용접 페이스트를 녹여줍니다.
- 주요 사양:
- 난방 구역: 2800mm 이상 8개 구역 (8개 상부/8개 하부) 을 통해 정확한 열 프로파일링을 가능하게 합니다.
- 냉각 구역: 350mm 섹션은 굽기를 방지하기 위해 제어 냉각을위한 팬과 함께.
- 컨베이어 시스템: 체인 드라이브 운송 0~2000 mm/min에서 조절, 최대 350 mm의 PCB를 처리합니다.
- 온도 조절: 350°C까지 범위, 3단계 380V 전력 및 6KW 10KW 운영 소비.
- 발자국: 4800mm × 1200mm × 1350mm, 높은 처리량 환경을 위해 설계되었습니다.
- 기능: 처리 된 PCB를 자동으로 하류 취급을 위해 재흐름 후 하하하하하하하하하하하하하하하하하하하하하하하
- 주요 사양:
- 모듈형 설계: 생산 요구에 맞게 1~4개의 테이블과 1~2개의 로봇 팔로 구성할 수 있습니다.
- PCB 호환성: 단면 LED 보드와 1.2 미터까지의 긴 보드를 포함한 표준 PCB를 관리합니다.
- 유연성: 작은 PCB는 병렬 처리 위해 4개의 테이블과 4개의 팔을 사용합니다. 더 큰 보드는 1 ′′ 2 팔과 1 ′′ 2 테이블을 사용합니다.
- 기능: LED 광원 성능과 전기 기능을 확인합니다.
- 주요 사양:
- 속도: 3초에 5개의 작은 패널을 테스트하여 시간당 6,000대의 속도를 달성합니다.
- 제품 크기: 260mm에서 350mm까지 구성 요소를 수용합니다.
- 제어 시스템: 자동화된 테스트 시퀀스를 위한 PLC와 함께 7인치 HMI (Human-Machine Interface)
- 파워 & 빌드: AC220V, 50Hz로 실행되며, 96 × 102 × 147.7cm의 스탠드 타입 단위로 125kg 무게를 가집니다.
LED 제조: LED 패널과 자동차 조명 시스템의 고속 조립 및 테스트.
