| 브랜드 이름: | HXT |
| 모델 번호: | S1425M |
| MOQ: | 1 |
| 가격: | 5000USD |
| 포장에 대한 세부 사항: | 진공 포장과 나무 상자 포장 |
| 지불 조건: | T/T |

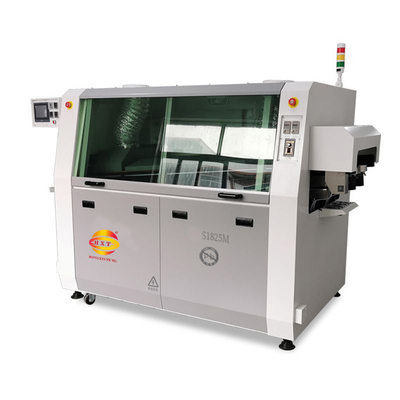

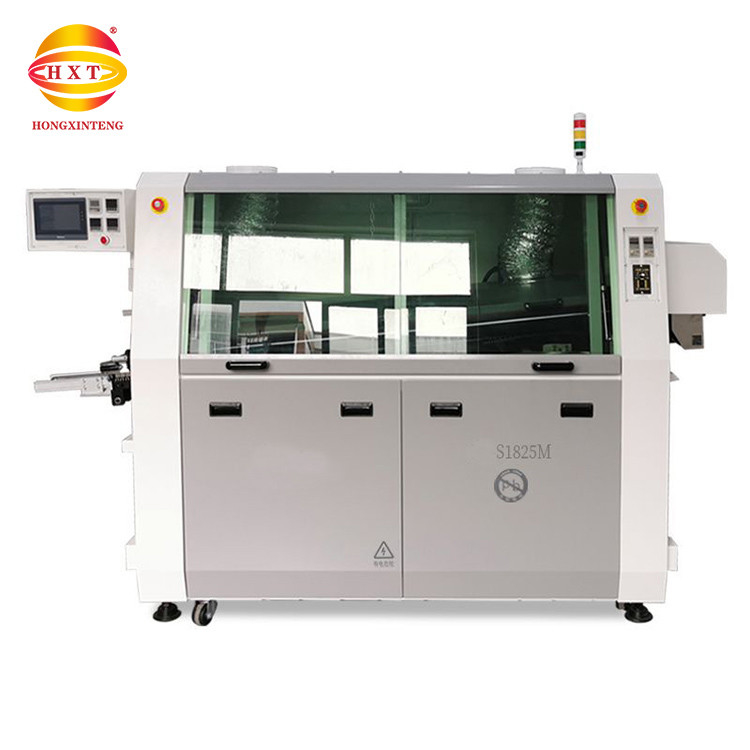

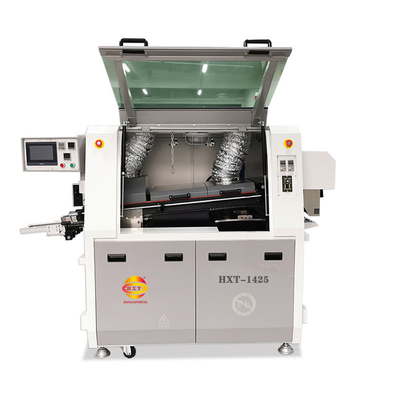

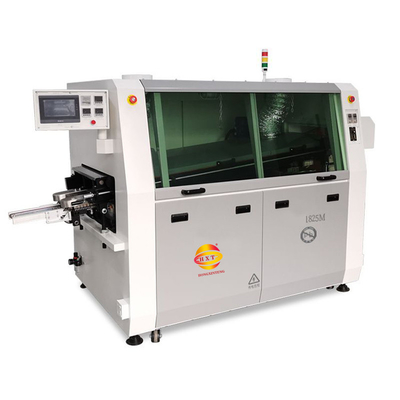

터치 화면으로 물결 용접 기계의 간략한 소개
터치 스크린 제어 물결 용접 기계는 녹은 용접의 "파"를 사용하여 인쇄 회로 보드 PCB의 구멍 구성 요소를 용접하는 자동 장치입니다.그것의 지능적인 터치 스크린 제어 시스템은 운영 편의성과 공정 정확성을 크게 향상, 소비자 전자, 자동차 전자, 산업 제어 및 기타 분야에 적합합니다.
주요 특징
어떻게 작동하는지
| 2보드 너비 | 최대 200mm | 최대 250mm | 최대 250mm |
|---|---|---|---|
| 3틴 오븐 용량 | 135kg | 200kg | 200kg |
| 4. 전열 길이 | 400mm | 600mm | 800mm (두 부분) |
| 5최고 높이 | 12mm | 12mm | 12mm |
| 6보드 구성 요소의 발 길이 | 10mm | 10mm | 10mm |
| 7PCB 보드 운송 높이 | 750±20mm | 750±20mm | 750±20mm |
| 8시작력 | 6KW | 9KW | 11KW |
| 9작동 전력 | 2KW | 3.5KW | |
| 10틴 오븐 전력 | 6KW | 6KW | |
| 11. 전열력 | 2KW | 5KW | |
| 12모터 파워 | 6KW | 0.25KW | 0.18KW |
| 13제어 방법 | 터치 화면 | 터치 스크린 | 터치 화면 |
| 14래크 크기 | 1300*1050*1350mm | 1400*1200*1500mm | 1800*1200*1500mm |
| 15크기 | 2100*1050*1450mm | 2200*1200*1600mm | 2600*1200*1600mm |
| PCB 보드 운송 속도 | 0-1.2m/min | 0-1.2m/min | 0-1.8m/min |
| 전열 구역 온도 | 방 온도 -180°C | 방 온도 -180°C | 방 온도 -180°C |
| 난방 방법 | 뜨거운 공기 | 뜨거운 공기 | 뜨거운 공기 |
| 냉각 구역 수 | 1 | 1 | |
| 냉각 방법 | 축풍기 냉각 | 축풍기 냉각 | 축풍기 냉각 |
| 진 오븐 온도 | 방온 300°C | 방온 300°C | 방온 300°C |
| 운송 방향 | 왼쪽→ 오른쪽 | 왼쪽 → 오른쪽 | 왼쪽 → 오른쪽 |
| 온도 조절 방법 | PID+SSR | PID+SSR | PID+SSR |
| 기계 제어 모드 | 미쓰비시 PKC+ 터치 스크린 | 미쓰비시 PLC+ 터치 스크린 | 미쓰비시 PLC+ 터치 스크린 |
| 플럭스 용량 | 최대5.2L | 최대5.2L | 최대5.2L |

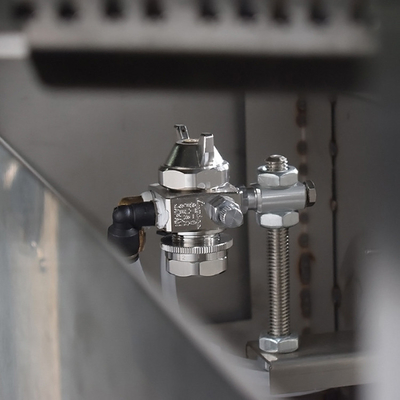

| 스프레이 방법 | 스텝 모터+ST-6 | 스텝 모터+ST-6 | 스텝 모터+ST-6 |
| 전원 공급 | 3단계 5선 시스템 380V50HZ (또한 220V로 변경할 수 있습니다) | 3단계 5선 시스템 380V 50HZ | 3단계 5선 시스템 380V 50HZ |
| 가스 소스 | 4-7KG/CM2 12.5L/Min | 4-7KG/CM2 12.5L/Min | 4-7KG/CM2 12.5L/Min |
| 무게 | 400kg | 600kg | 800kg |
자동차 전자기기: ECU 컨트롤러, 센서 및 높은 용접의 다른 고온 신뢰성 요구 사항.
LED 조명: 알루미늄 기판, 고전력 LED 모듈 구멍 용접.
가정용 기기 제어판: 전원 모듈, 커넥터 및 다른 고밀도 PCB 조립 장치.
|
| 브랜드 이름: | HXT |
| 모델 번호: | S1425M |
| MOQ: | 1 |
| 가격: | 5000USD |
| 포장에 대한 세부 사항: | 진공 포장과 나무 상자 포장 |
| 지불 조건: | T/T |
터치 화면으로 물결 용접 기계의 간략한 소개
터치 스크린 제어 물결 용접 기계는 녹은 용접의 "파"를 사용하여 인쇄 회로 보드 PCB의 구멍 구성 요소를 용접하는 자동 장치입니다.그것의 지능적인 터치 스크린 제어 시스템은 운영 편의성과 공정 정확성을 크게 향상, 소비자 전자, 자동차 전자, 산업 제어 및 기타 분야에 적합합니다.
주요 특징
어떻게 작동하는지
| 2보드 너비 | 최대 200mm | 최대 250mm | 최대 250mm |
|---|---|---|---|
| 3틴 오븐 용량 | 135kg | 200kg | 200kg |
| 4. 전열 길이 | 400mm | 600mm | 800mm (두 부분) |
| 5최고 높이 | 12mm | 12mm | 12mm |
| 6보드 구성 요소의 발 길이 | 10mm | 10mm | 10mm |
| 7PCB 보드 운송 높이 | 750±20mm | 750±20mm | 750±20mm |
| 8시작력 | 6KW | 9KW | 11KW |
| 9작동 전력 | 2KW | 3.5KW | |
| 10틴 오븐 전력 | 6KW | 6KW | |
| 11. 전열력 | 2KW | 5KW | |
| 12모터 파워 | 6KW | 0.25KW | 0.18KW |
| 13제어 방법 | 터치 화면 | 터치 스크린 | 터치 화면 |
| 14래크 크기 | 1300*1050*1350mm | 1400*1200*1500mm | 1800*1200*1500mm |
| 15크기 | 2100*1050*1450mm | 2200*1200*1600mm | 2600*1200*1600mm |
| PCB 보드 운송 속도 | 0-1.2m/min | 0-1.2m/min | 0-1.8m/min |
| 전열 구역 온도 | 방 온도 -180°C | 방 온도 -180°C | 방 온도 -180°C |
| 난방 방법 | 뜨거운 공기 | 뜨거운 공기 | 뜨거운 공기 |
| 냉각 구역 수 | 1 | 1 | |
| 냉각 방법 | 축풍기 냉각 | 축풍기 냉각 | 축풍기 냉각 |
| 진 오븐 온도 | 방온 300°C | 방온 300°C | 방온 300°C |
| 운송 방향 | 왼쪽→ 오른쪽 | 왼쪽 → 오른쪽 | 왼쪽 → 오른쪽 |
| 온도 조절 방법 | PID+SSR | PID+SSR | PID+SSR |
| 기계 제어 모드 | 미쓰비시 PKC+ 터치 스크린 | 미쓰비시 PLC+ 터치 스크린 | 미쓰비시 PLC+ 터치 스크린 |
| 플럭스 용량 | 최대5.2L | 최대5.2L | 최대5.2L |
| 스프레이 방법 | 스텝 모터+ST-6 | 스텝 모터+ST-6 | 스텝 모터+ST-6 |
| 전원 공급 | 3단계 5선 시스템 380V50HZ (또한 220V로 변경할 수 있습니다) | 3단계 5선 시스템 380V 50HZ | 3단계 5선 시스템 380V 50HZ |
| 가스 소스 | 4-7KG/CM2 12.5L/Min | 4-7KG/CM2 12.5L/Min | 4-7KG/CM2 12.5L/Min |
| 무게 | 400kg | 600kg | 800kg |
자동차 전자기기: ECU 컨트롤러, 센서 및 높은 용접의 다른 고온 신뢰성 요구 사항.
LED 조명: 알루미늄 기판, 고전력 LED 모듈 구멍 용접.
가정용 기기 제어판: 전원 모듈, 커넥터 및 다른 고밀도 PCB 조립 장치.
